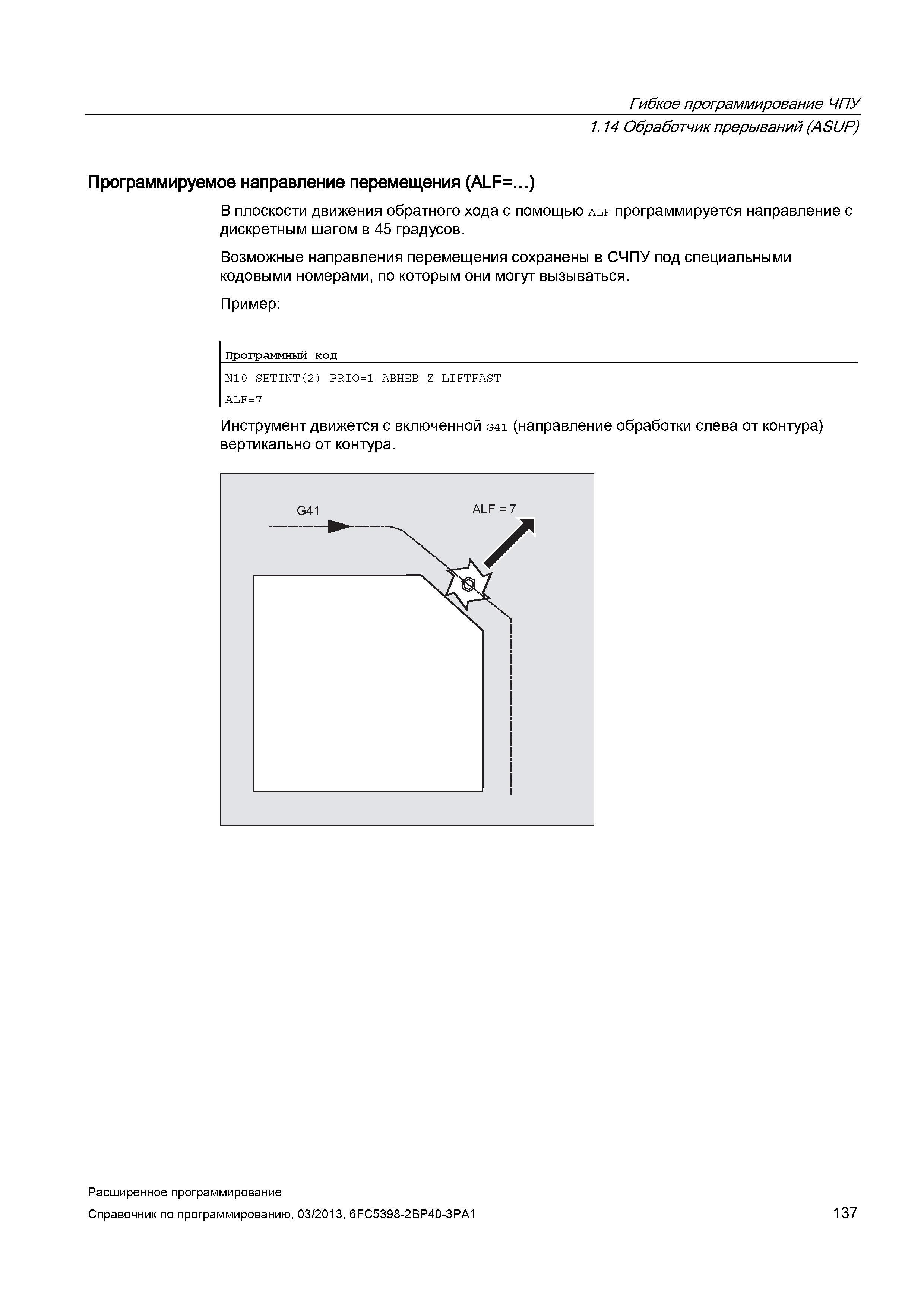

Гибкое программирование ЧПУ 1.14 Обработчик прерываний (ASUP) Программируемое направление перемещения (ALF=...) В плоскости движения обратного хода с помощью alf программируется направление с дискретным шагом в 45 градусов. Возможные направления перемещения сохранены в СЧПУ под специальными кодовыми номерами, по которым они могут вызываться. Пример: Программный код N10 SETINT(2) PRIO=1 ABHEB_Z LIFTFAST ALF=7 Инструмент движется с включенной G41 (направление обработки слева от контура) вертикально от контура. G41 ALF = 7 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 137
