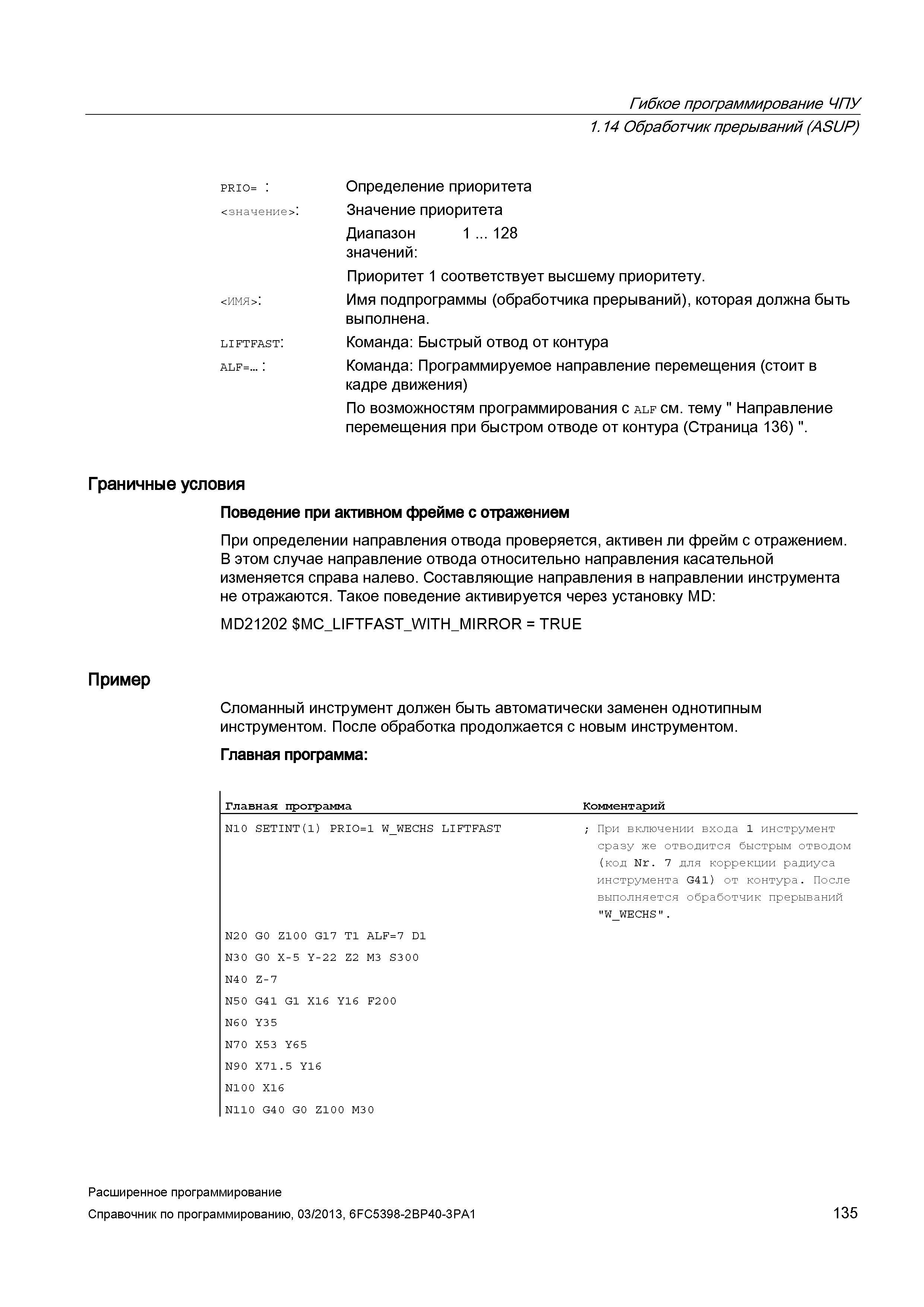

Гибкое программирование ЧПУ 1.14 Обработчик прерываний (ASUP) prio= : <значение>: <имя>: liftfast: alf=... : Граничные условия Поведение при активном фрейме с отражением При определении направления отвода проверяется, активен ли фрейм с отражением. В этом случае направление отвода относительно направления касательной изменяется справа налево. Составляющие направления в направлении инструмента не отражаются. Такое поведение активируется через установку MD: MD21202 MC_LIFTFAST_WITH_MIRROR = TRUE Пример Сломанный инструмент должен быть автоматически заменен однотипным инструментом. После обработка продолжается с новым инструментом. Главная программа: Главная программа Комментарий N10 SETINT(1) PRIO=1 W_WECHS LIFTFAST ; При включении входа 1 инструмент сразу же отводится быстрым отводом (код Nr. 7 для коррекции радиуса инструмента G41) от контура. После выполняется обработчик прерываний "W_WECHS". N20 G0 Z100 G17 T1 ALF=7 D1 N30 G0 X-5 Y-22 Z2 M3 S300 N40 Z-7 N50 G41 G1 X16 Y16 F200 N60 Y3 5 N70 X53 Y65 N90 X71.5 Y16 N100 X16 N110 G4 0 G0 Z100 M30 Определение приоритета Значение приоритета Диапазон 1 ... 128 значений: Приоритет 1 соответствует высшему приоритету. Имя подпрограммы (обработчика прерываний), которая должна быть выполнена. Команда: Быстрый отвод от контура Команда: Программируемое направление перемещения (стоит в кадре движения) По возможностям программирования с alf см. тему " Направление перемещения при быстром отводе от контура (Страница 136) ". Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 135
