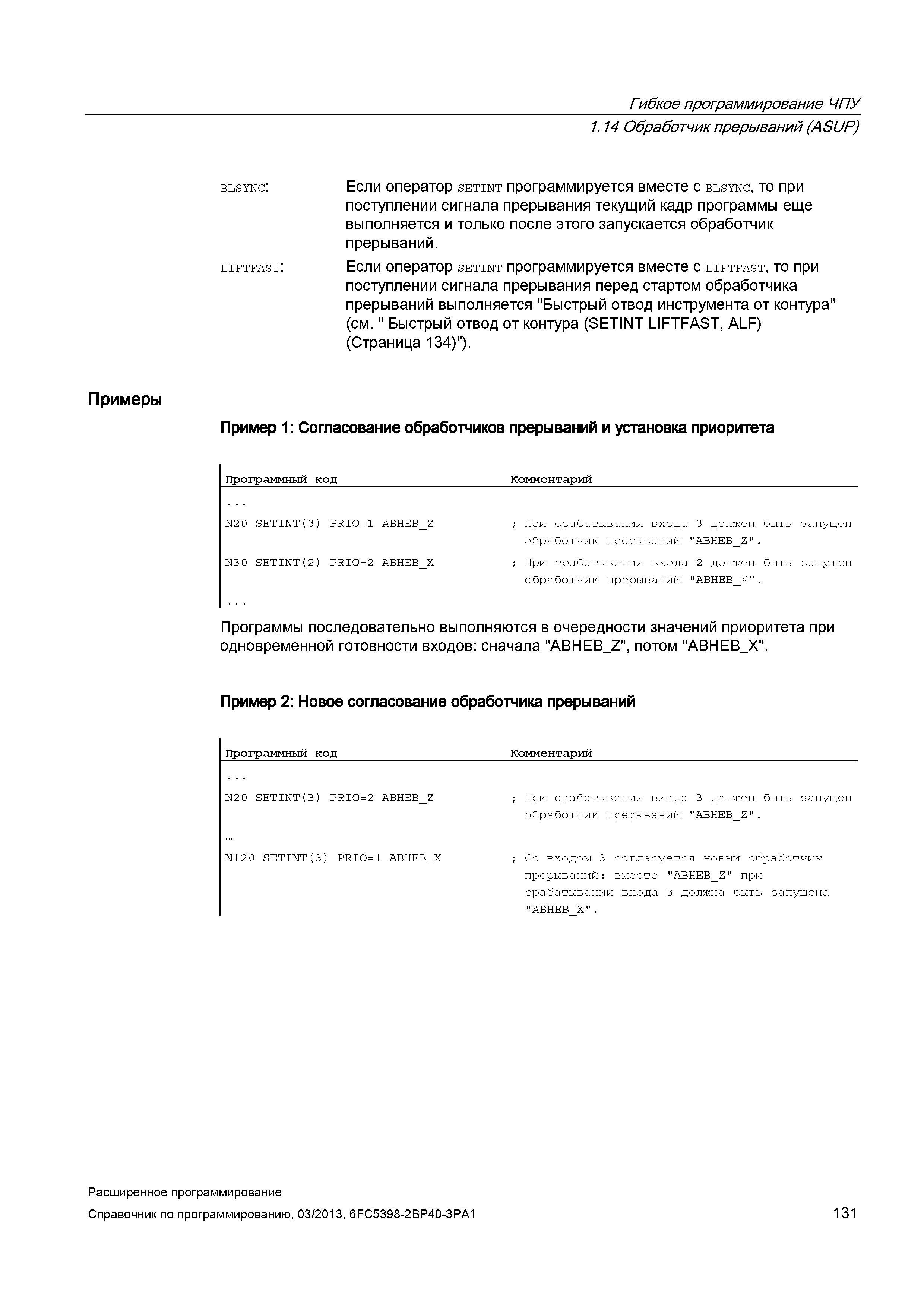

Гибкое программирование ЧПУ 1.14 Обработчик прерываний (ASUP) blsync: Если оператор setint программируется вместе с blsync, то при поступлении сигнала прерывания текущий кадр программы еще выполняется и только после этого запускается обработчик прерываний. liftfast: Если оператор setint программируется вместе с liftfast, то при поступлении сигнала прерывания перед стартом обработчика прерываний выполняется "Быстрый отвод инструмента от контура" (см. " Быстрый отвод от контура (SETINT LIFTFAST, ALF) (Страница 134)"). Примеры Пример 1: Согласование обработчиков прерываний и установка приоритета Программный код Комментарий N2 0 SETINT(3) PRIO=1 ABHEB_Z N30 SETINT(2) PRIO=2 ABHEB_X ; При срабатывании входа обработчик прерываний ; При срабатывании входа обработчик прерываний 3 должен 'ABHEB_Z" 2 должен 'ABHEB_X" быть запущен быть запущен Программы последовательно выполняются в очередности значений приоритета при одновременной готовности входов: сначала "ABHEB_Z", потом "ABHEB_X". Пример 2: Новое согласование обработчика прерываний Программный код Комментарий N2 0 SETINT(3) PRIO=2 ABHEB_Z ; При срабатывании входа 3 должен быть запущен обработчик прерываний "ABHEB Z". N12 0 SETINT(3) PRIO=1 ABHEB_X ; Со входом 3 согласуется новый обработчик прерываний: вместо "ABHEB Z" при срабатывании входа 3 должна быть запущена "ABHEB_X". Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 131
