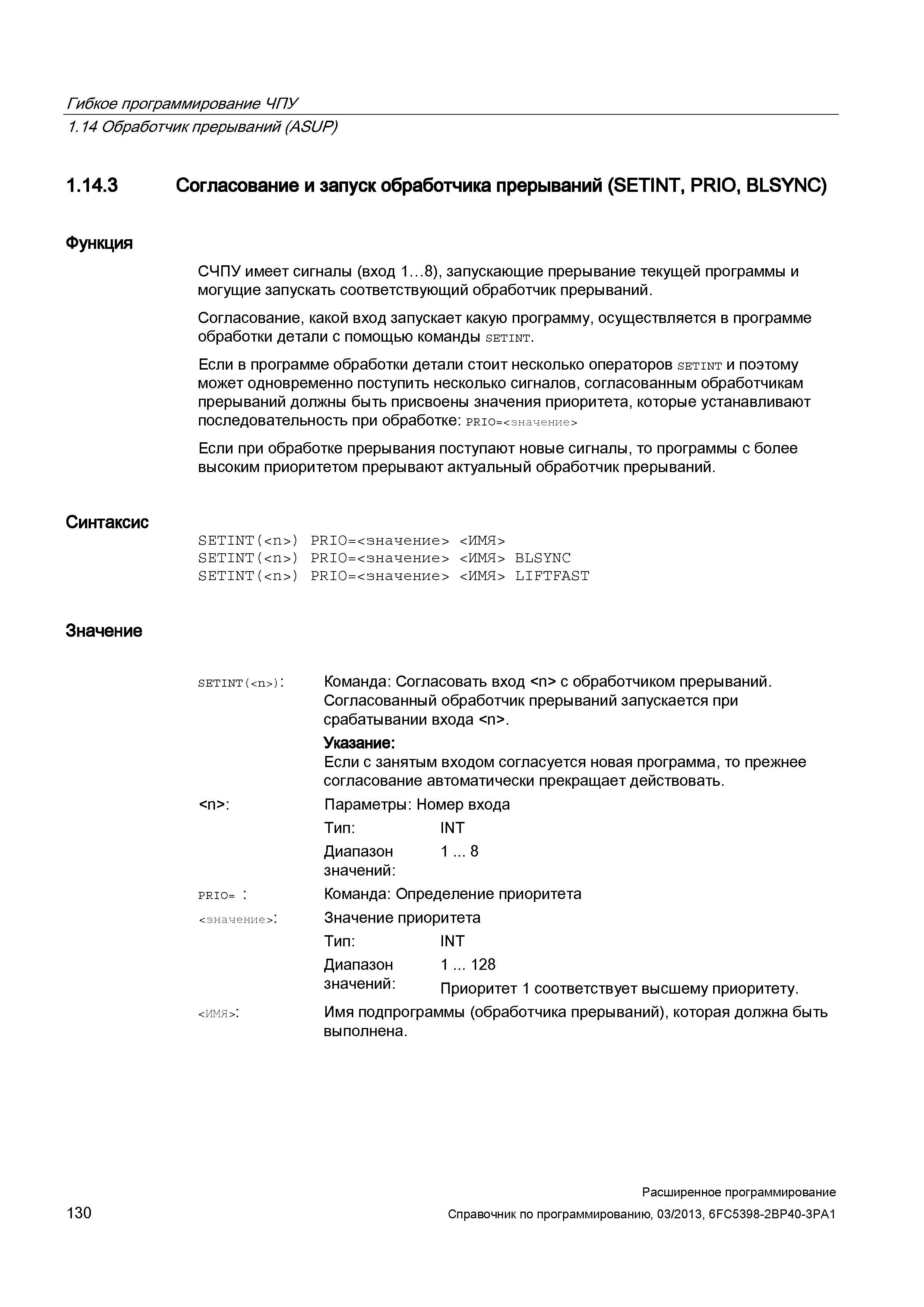

130 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.130

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 130 0130 Lab2u

Гибкое программирование ЧПУ 1.14 Обработчик прерываний (ASUP) 1.14.3 Согласование и запуск обработчика прерываний (SETINT, PRIO, BLSYNC) Функция СЧПУ имеет сигналы (вход 1...8), запускающие прерывание текущей программы и могущие запускать соответствующий обработчик прерываний. Согласование, какой вход запускает какую программу, осуществляется в программе обработки детали с помощью команды setint. Если в программе обработки детали стоит несколько операторов setint и поэтому может одновременно поступить несколько сигналов, согласованным обработчикам прерываний должны быть присвоены значения приоритета, которые устанавливают последовательность при обработке: PRIo=<значение> Если при обработке прерывания поступают новые сигналы, то программы с более высоким приоритетом прерывают актуальный обработчик прерываний. Синтаксис SETINT() PRIO=<значение> <ИМЯ> SETINT() PRIO=<значение> <ИМЯ> BLSYNC SETINT() PRIO=<значение> <ИМЯ> LIFTFAST Значение SETINT() : : prio= : <значение> Команда: Согласовать вход с обработчиком прерываний. Согласованный обработчик прерываний запускается при срабатывании входа . Указание: Если с занятым входом согласуется новая программа, то прежнее согласование автоматически прекращает действовать. Параметры: Номер входа Тип: INT Диапазон 1 ... 8 значений: Команда: Определение приоритета Значение приоритета Тип: INT Диапазон 1 ... 128 значений: Приоритет 1 соответствует высшему приоритету. Имя подпрограммы (обработчика прерываний), которая должна быть выполнена. <ИМЯ>: 130 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
