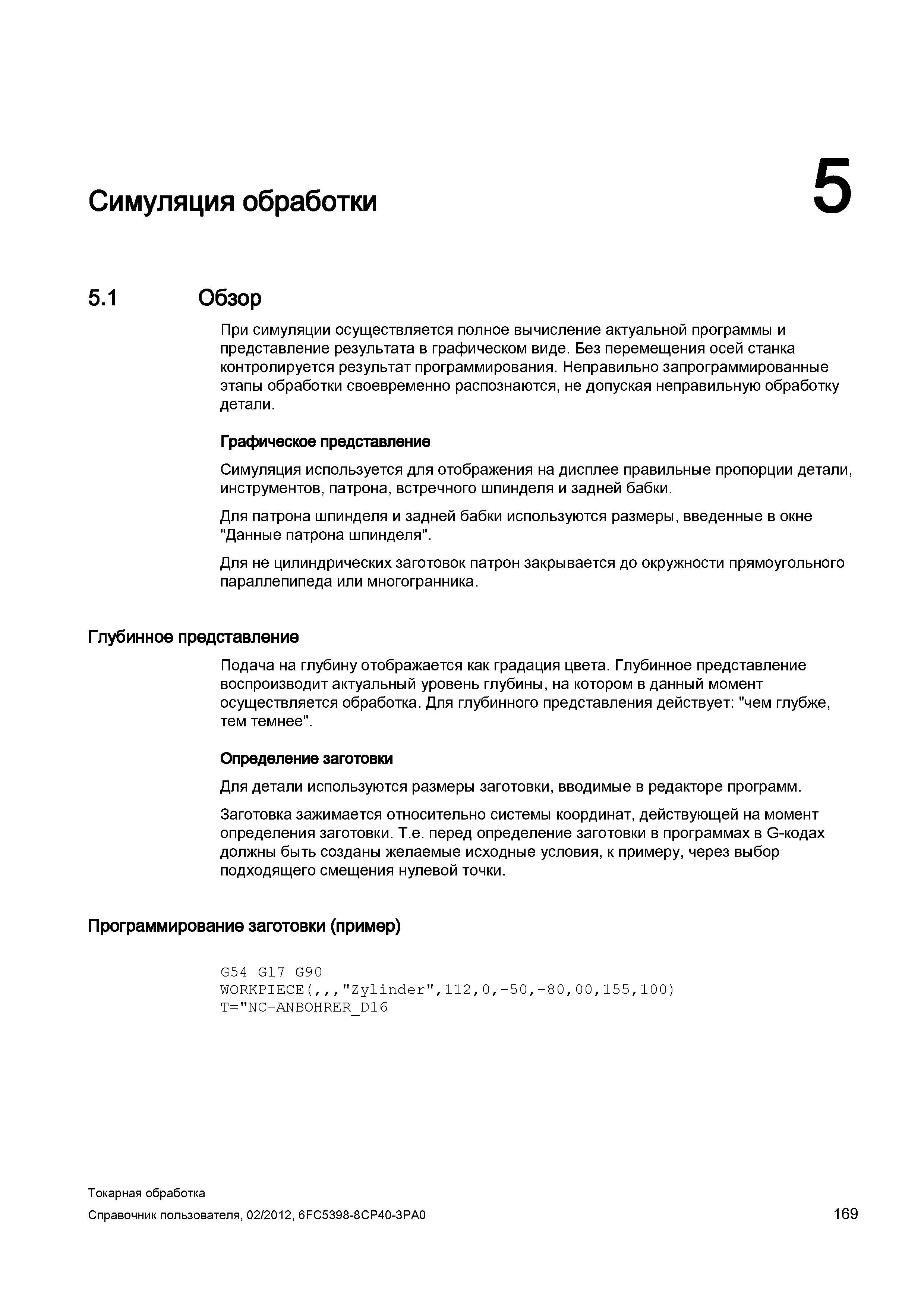

При симуляции механической обработки на станке с УЧПУ Siemens Sinumerik осуществляется полное вычисление актуальной управляющей программы и представление результата в графическом виде. Без перемещения осей станка контролируется результат программирования. Неправильно запрограммированные этапы обработки своевременно распознаются, не допуская неправильную обработку детали. Графическое представление Симуляция используется для отображения на дисплее правильные пропорции детали, инструментов, патрона, встречного шпинделя и задней бабки. Для патрона шпинделя и задней бабки используются размеры, введенные в окне "Данные патрона шпинделя". Для не цилиндрических заготовок патрон закрывается до окружности прямоугольного параллепипеда или многогранника. Подача на глубину отображается как градация цвета. Глубинное представление воспроизводит актуальный уровень глубины, на котором в данный момент осуществляется обработка. Для глубинного представления действует: "чем глубже, тем темнее". Определение заготовки Для детали используются размеры заготовки, вводимые в редакторе программ. Заготовка зажимается относительно системы координат, действующей на момент определения заготовки. Т.е. перед определение заготовки в программах в G-кодах должны быть созданы желаемые исходные условия, к примеру, через выбор подходящего смещения нулевой точки. лубинное представление Программирование заготовки (пример) G54 G17 G90 WORKPIECE( ,"Zylinder",112,0,-50,-80,00,155,100) T="NC-ANBOHRER D16 Токарная обработка Справочник пользователя, 169 Симуляция обработки Обзор
