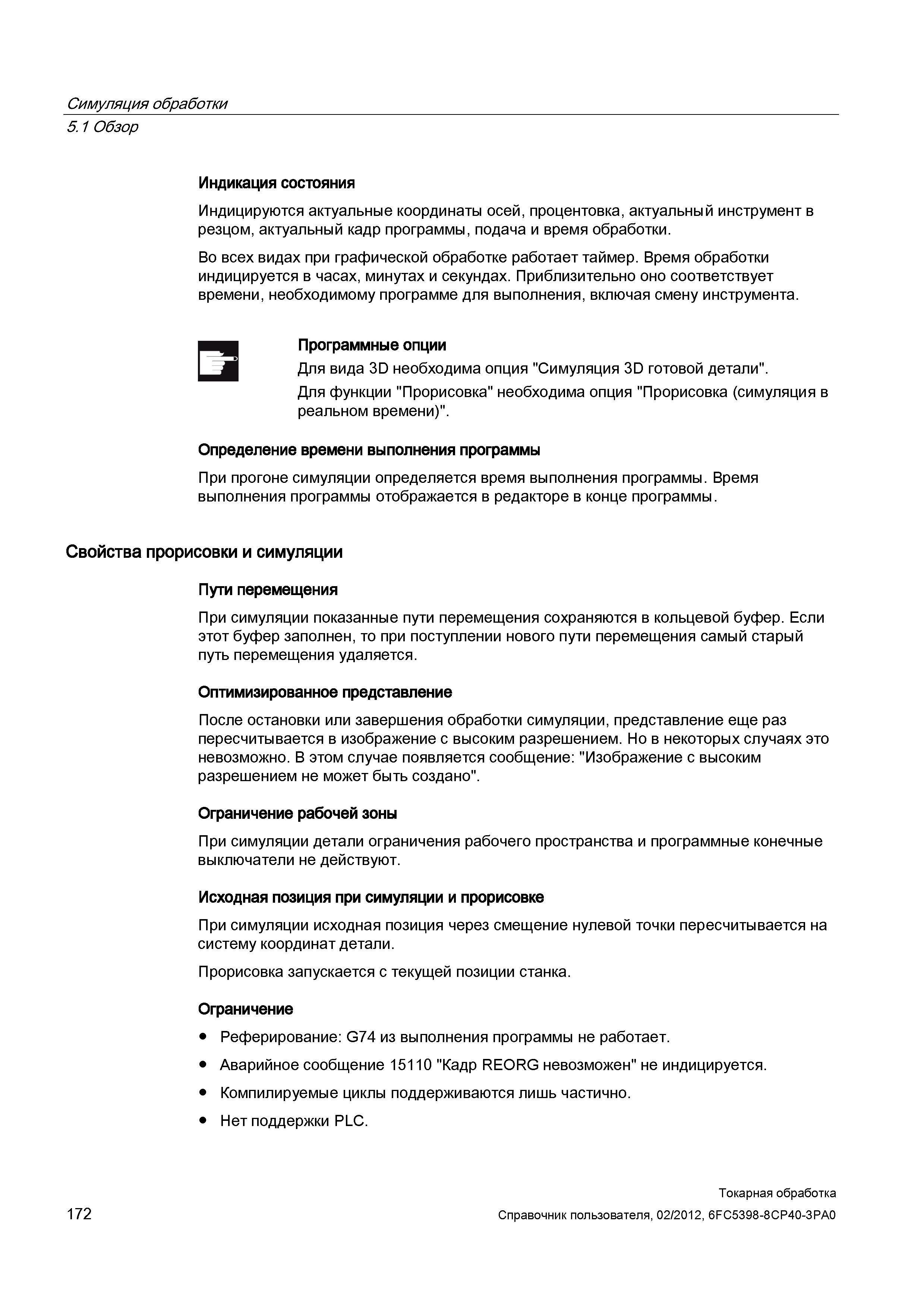

Индикация состояния Индицируются актуальные координаты осей, процентовка, актуальный инструмент в резцом, актуальный кадр программы, подача и время обработки. Во всех видах при графической обработке работает таймер. Время обработки индицируется в часах, минутах и секундах. Приблизительно оно соответствует времени, необходимому программе для выполнения, включая смену инструмента. Определение времени выполнения программы При прогоне симуляции определяется время выполнения программы. Время выполнения программы отображается в редакторе в конце программы. Пути перемещения При симуляции показанные пути перемещения сохраняются в кольцевой буфер. Если этот буфер заполнен, то при поступлении нового пути перемещения самый старый путь перемещения удаляется. Оптимизированное представление После остановки или завершения обработки симуляции, представление еще раз пересчитывается в изображение с высоким разрешением. Но в некоторых случаях это невозможно. В этом случае появляется сообщение: "Изображение с высоким разрешением не может быть создано". Ограничение рабочей зоны При симуляции детали ограничения рабочего пространства и программные конечные выключатели не действуют. Исходная позиция при симуляции и прорисовке При симуляции исходная позиция через смещение нулевой точки пересчитывается на систему координат детали. Прорисовка запускается с текущей позиции станка. Ограничение Реферирование: G74 из выполнения программы не работает. Аварийное сообщение 15110 "Кадр REORG невозможен" не индицируется. Компилируемые циклы поддерживаются лишь частично. Нет поддержки PLC. Программные опции Для вида 3D необходима опция "Симуляция 3D готовой детали". Для функции "Прорисовка" необходима опция "Прорисовка (симуляция в реальном времени)". Свойства прорисовки и симуляции 172 Токарная обработка Справочник пользователя, Симуляция обработки 5.1 Обзор
