712 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.712

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 712 0712 Lab2u

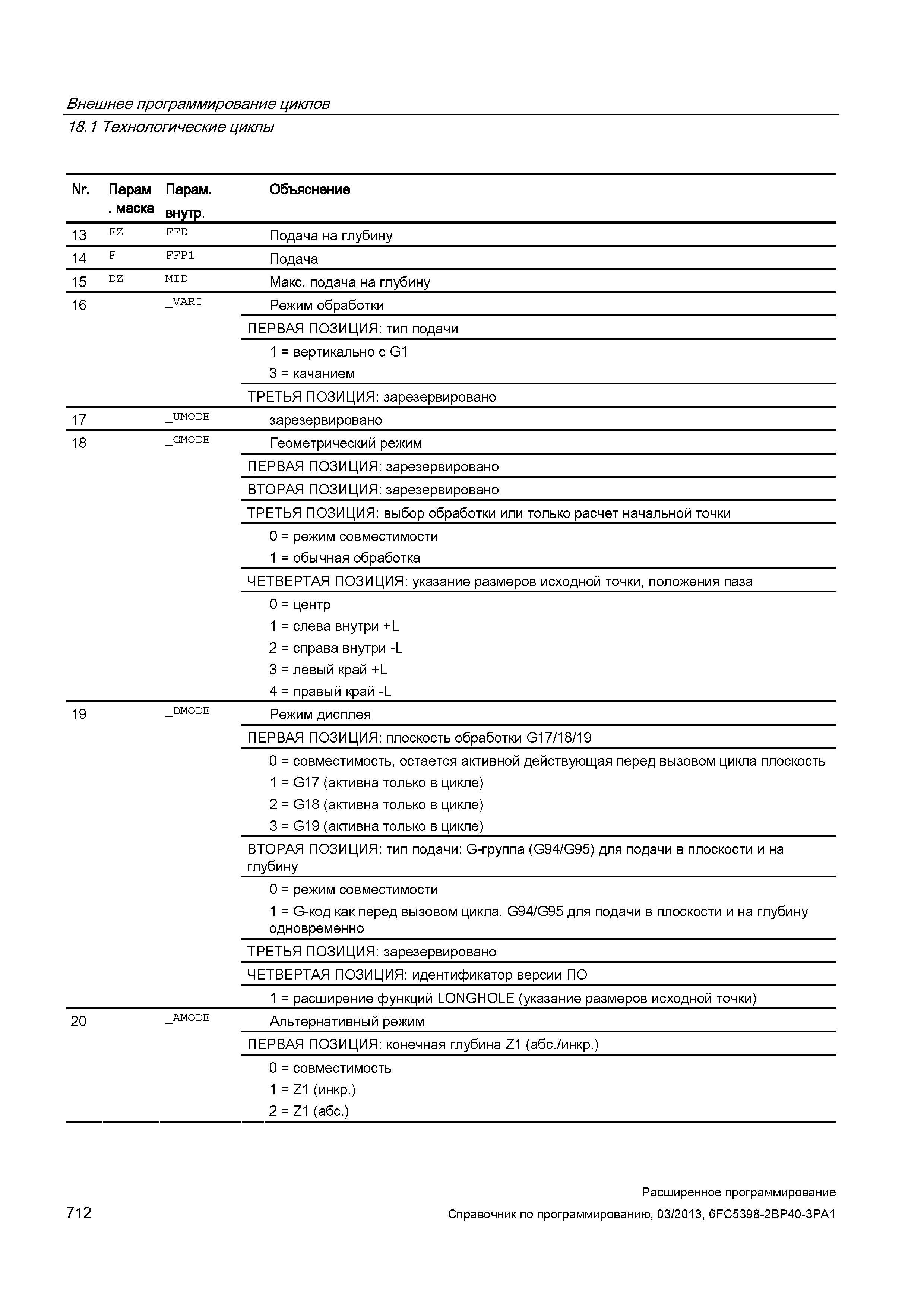

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 13 FZ FFD Подача на глубину 14 F FFP1 Подача 15 DZ MID Макс. подача на глубину 16 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: тип подачи 1 = вертикально с G1 3 = качанием ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 17 _UMODE зарезервировано 18 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки или только расчет начальной точки 0 = режим совместимости 1 = обычная обработка ЧЕТВЕРТАЯ ПОЗИЦИЯ: указание размеров исходной точки, положения паза 0 = центр 1 = слева внутри +L 2 = справа внутри -L 3 = левый край +L 4 = правый край -L 19 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: тип подачи: G-группа (G94/G95) для подачи в плоскости и на глубину 0 = режим совместимости 1 = G-код как перед вызовом цикла. G94/G95 для подачи в плоскости и на глубину одновременно ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: идентификатор версии ПО 1 = расширение функций LONGHOLE (указание размеров исходной точки) 20 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина Z1 (абс./инкр.) 0 = совместимость 1 = Z1 (инкр.) 2 = Z1 (абс.) Расширенное программирование 712 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
