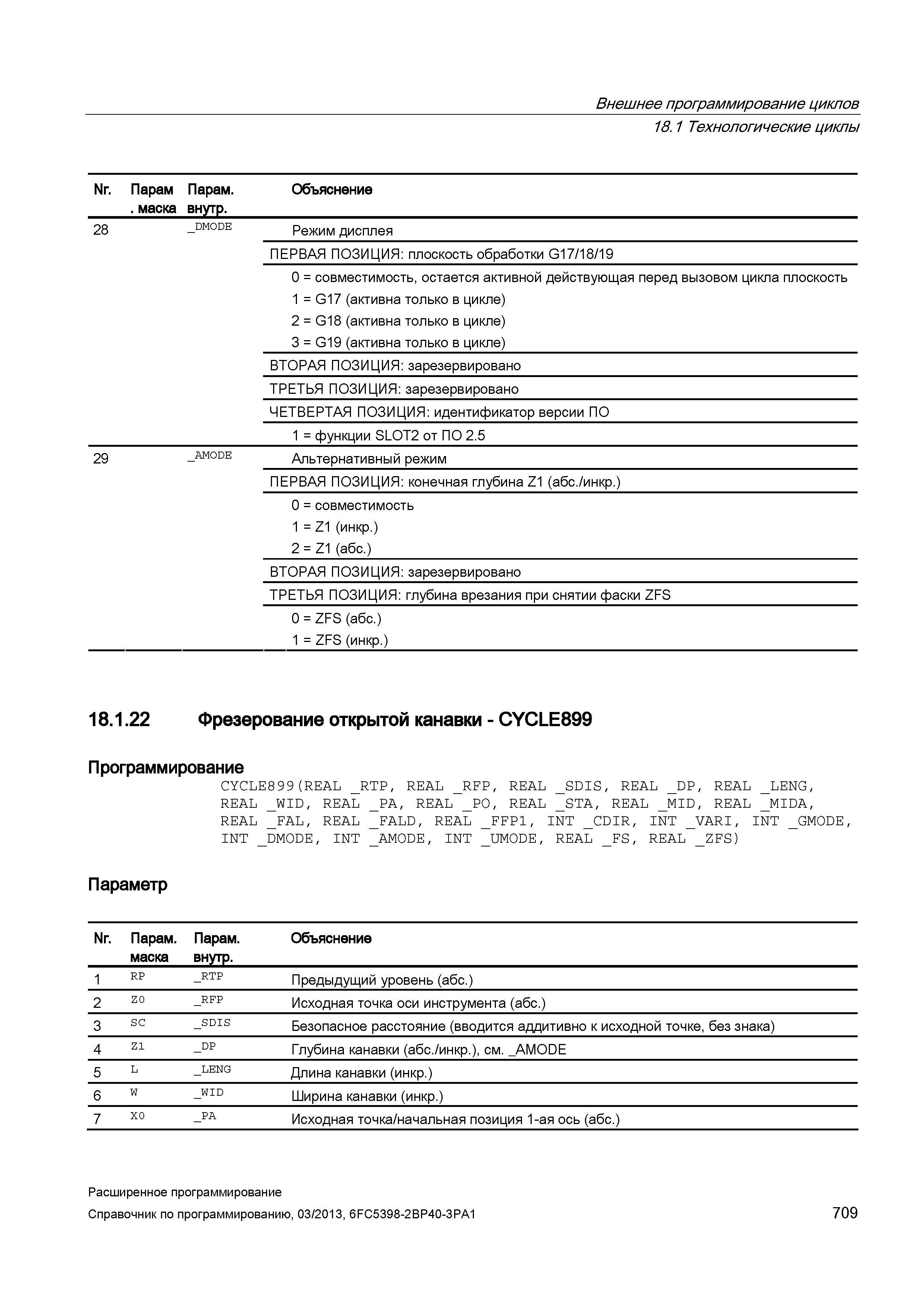

709 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.709

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 709 0709 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. 28 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: идентификатор версии ПО 1 = функции SLOT2 от ПО 2.5 29 _amode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина Z1 (абс./инкр.) 0 = совместимость 1 = Z1 (инкр.) 2 = Z1 (абс.) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски ZFS 0 = ZFS (абс.) 1 = ZFS (инкр.) 18.1.22 Фрезерование открытой канавки - CYCLE899 Программирование CYCLE899(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _LENG, REAL _WID, REAL _PA, REAL _PO, REAL _STA, REAL _MID, REAL _MIDA, REAL _FAL, REAL _FALD, REAL _FFP1, INT _CDIR, INT _VARI, INT _GMODE, INT _DMODE, INT _amode, INT _umode, REAL _fs, REAL _zfs) Параметр Nr. Парам. маска Парам. внутр. Объяснение 1 RP _rtp Предыдущий уровень (абс.) 2 Z0 _rfp Исходная точка оси инструмента (абс.) 3 SC _sdis Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _dp Глубина канавки (абс./инкр.), см. _AMODE 5 L _leng Длина канавки (инкр.) 6 W _wid Ширина канавки (инкр.) 7 X0 _pa Исходная точка/начальная позиция 1-ая ось (абс.) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 709
