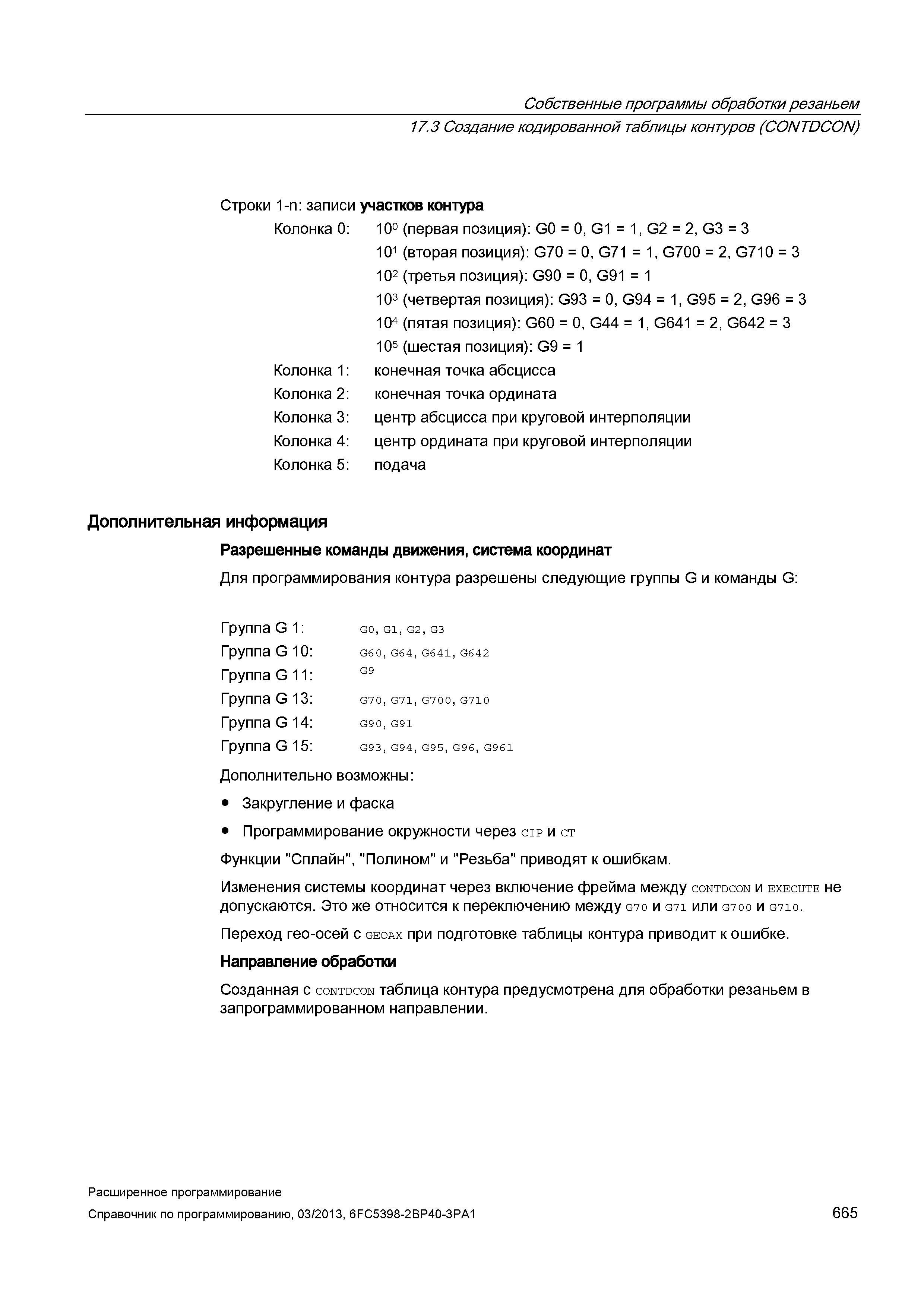

Собственные программы обработки резаньем 17.3 Создание кодированной таблицы контуров (CONTDCON) Строки 1-n: записи участков контура Колонка 0: 100 (первая позиция): G0 = 0, G1 = 1, G2 = 2, G3 = 3 101 (вторая позиция): G70 = 0, G71 = 1, G700 = 2, G710 = 3 102 (третья позиция): G90 = 0, G91 = 1 103 (четвертая позиция): G93 = 0, G94 = 1, G95 = 2, G96 = 3 104 (пятая позиция): G60 = 0, G44 = 1, G641 = 2, G642 = 3 105 (шестая позиция): G9 = 1 Колонка 1: конечная точка абсцисса Колонка 2: конечная точка ордината Колонка 3: центр абсцисса при круговой интерполяции Колонка 4: центр ордината при круговой интерполяции Колонка 5: подача Дополнительная информация Разрешенные команды движения, система координат Для программирования контура разрешены следующие группы G и команды G: G60, G64 , G641, G642 G9 Группа G 1: G0, G1, G2, G3 Группа G 10 Группа G 11 Группа G 13 Группа G 14 Группа G 15 G70, G71, G700, G710 G90, G91 G93 , G94 , G95, G96 , G961 Дополнительно возможны: Закругление и фаска Программирование окружности через cip и ct Функции "Сплайн", "Полином" и "Резьба" приводят к ошибкам. Изменения системы координат через включение фрейма между contdcon и execute не допускаются. Это же относится к переключению между G70 и G71 или G700 и G710. Переход гео-осей с geoax при подготовке таблицы контура приводит к ошибке. Направление обработки Созданная с contdcon таблица контура предусмотрена для обработки резаньем в запрограммированном направлении. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 665
