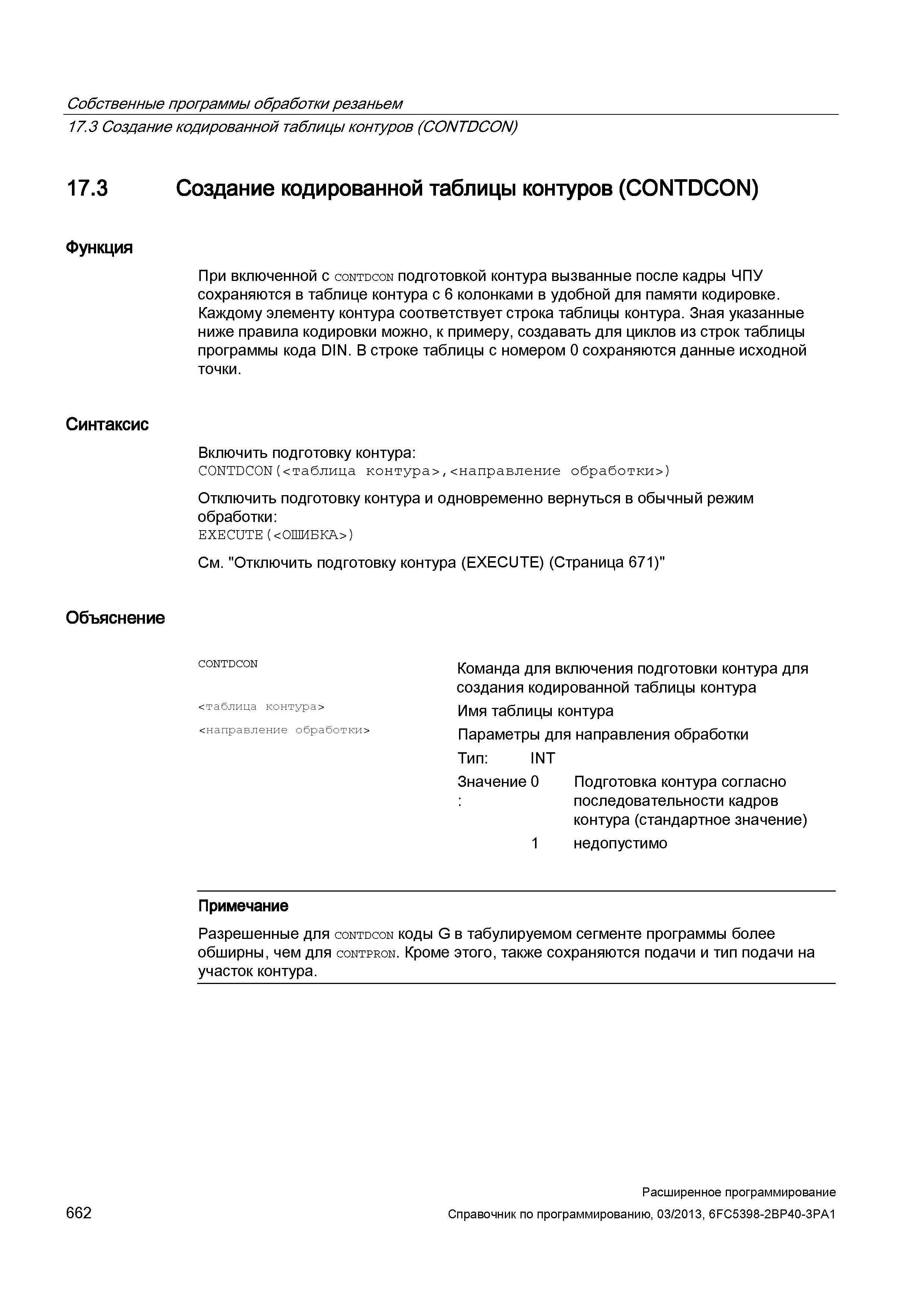

Собственные программы обработки резаньем 17.3 Создание кодированной таблицы контуров (CONTDCON) 17.3 Создание кодированной таблицы контуров (CONTDCON) Функция Синтаксис При включенной с contdcon подготовкой контура вызванные после кадры ЧПУ сохраняются в таблице контура с 6 колонками в удобной для памяти кодировке. Каждому элементу контура соответствует строка таблицы контура. Зная указанные ниже правила кодировки можно, к примеру, создавать для циклов из строк таблицы программы кода DIN. В строке таблицы с номером 0 сохраняются данные исходной точки. Включить подготовку контура: CONTDCON(<таблица контура>,<направление обработки>) Отключить подготовку контура и одновременно вернуться в обычный режим обработки: EXECUTE() См. "Отключить подготовку контура (EXECUTE) (Страница 671)" Объяснение CONTDCON <таблица контура> <направление обработки> Команда для включения подготовки контура для создания кодированной таблицы контура Имя таблицы контура Параметры для направления обработки Тип: INT Значение 0 Подготовка контура согласно : последовательности кадров контура (стандартное значение) 1 недопустимо Примечание Разрешенные для contdcon коды G в табулируемом сегменте программы более обширны, чем для contpron. Кроме этого, также сохраняются подачи и тип подачи на участок контура. 662 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
