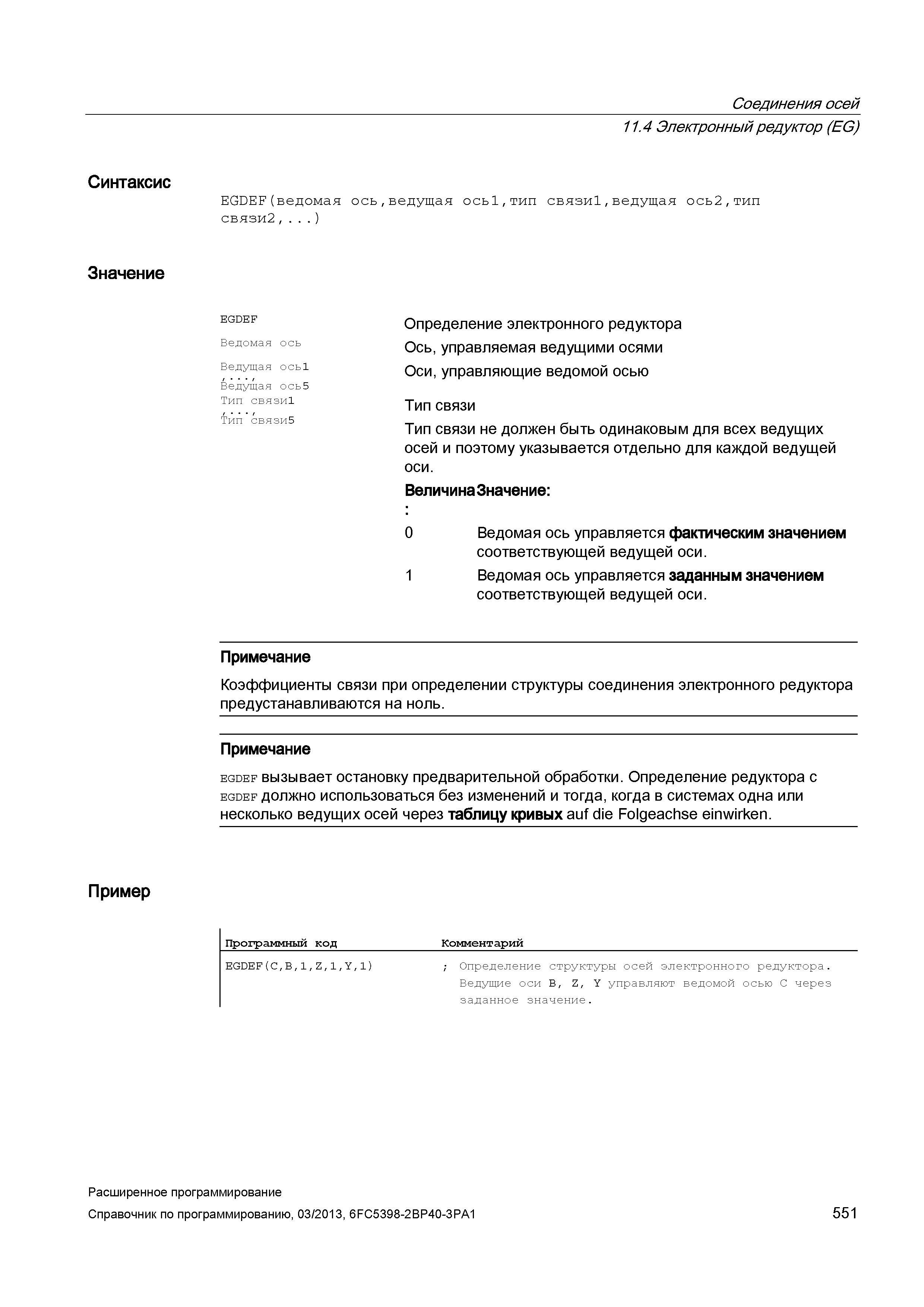

Соединения осей 11.4 Электронный редуктор (EG) Синтаксис EGDEF(ведомая ось,ведущая ось 1,тип связи1,ведущая ось2,тип связи2,...) Значение EGDEF Ведомая ось Ведущая ось1 Ведущая ось5 Тип связи1 Тип связи5 Определение электронного редуктора Ось, управляемая ведущими осями Оси, управляющие ведомой осью Тип связи Тип связи не должен быть одинаковым для всех ведущих осей и поэтому указывается отдельно для каждой ведущей оси. ВеличинаЗначение: 0 Ведомая ось управляется фактическим значением соответствующей ведущей оси. 1 Ведомая ось управляется заданным значением соответствующей ведущей оси. Примечание Коэффициенты связи при определении структуры соединения электронного редуктора предустанавливаются на ноль. Примечание egdef вызывает остановку предварительной обработки. Определение редуктора с egdef должно использоваться без изменений и тогда, когда в системах одна или несколько ведущих осей через таблицу кривых auf die Folgeachse einwirken. Пример Программный код Комментарий EGDEF(C,B,1,Z,1,Y,1) ; Определение структуры осей электронного редуктора. Ведущие оси B, Z, Y управляют ведомой осью С через заданное значение. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 551
