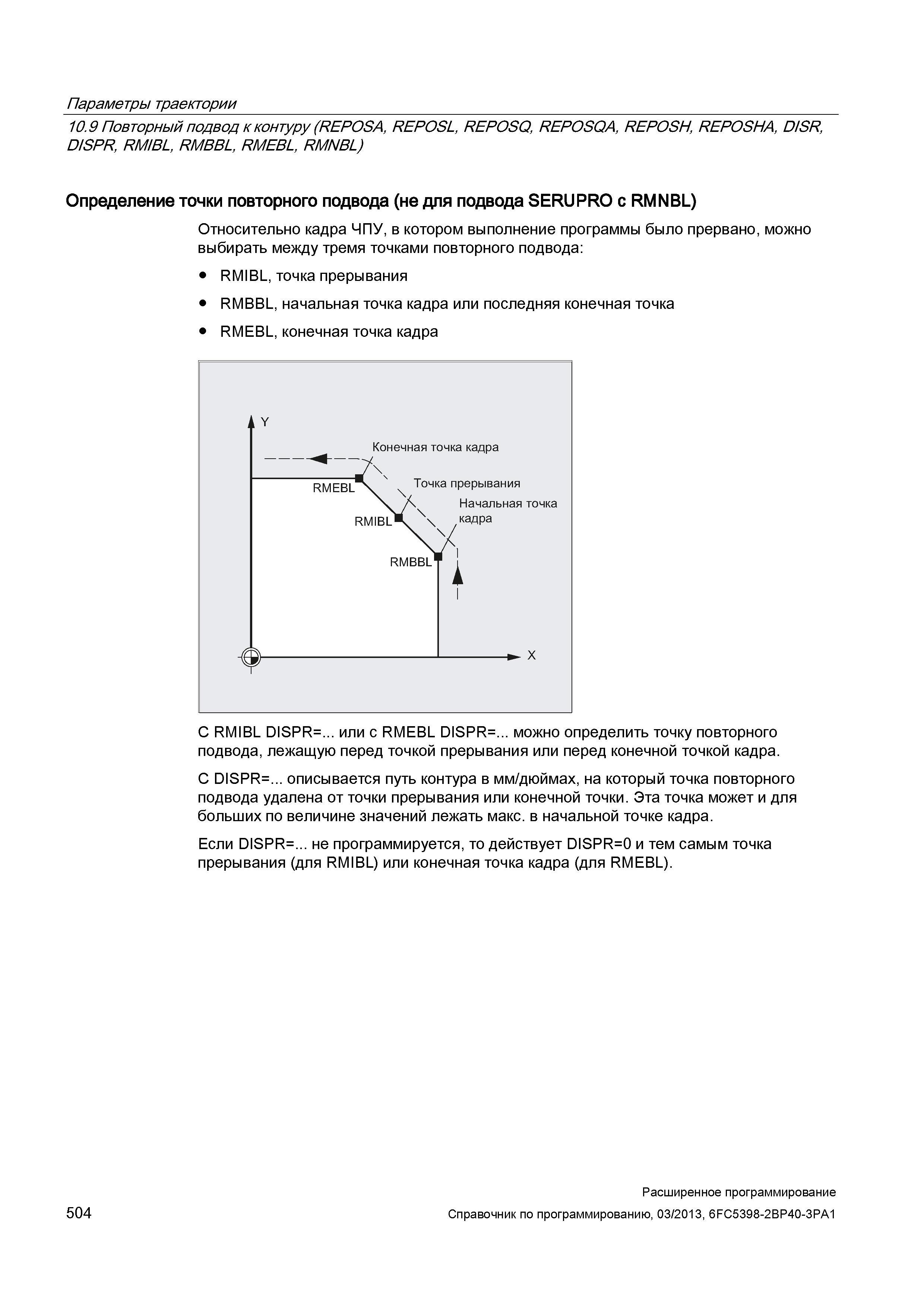

Параметры траектории 10.9 Повторный подвод к контуру (REPOSA, REPOSL, REPOSQ, REPOSQA, REPOSH, REPOSHA, D/SR, D/SPR, RMIBL, RMBBL, RMEBL, RMNBL) Определение точки повторного подвода (не для подвода SERUPRO с RMNBL) Относительно кадра ЧПУ, в котором выполнение программы было прервано, можно выбирать между тремя точками повторного подвода: RMIBL, точка прерывания RMBBL, начальная точка кадра или последняя конечная точка RMEBL, конечная точка кадра С RMIBL DISPR=... или с RMEBL DISPR=... можно определить точку повторного подвода, лежащую перед точкой прерывания или перед конечной точкой кадра. С DISPR=... описывается путь контура в мм/дюймах, на который точка повторного подвода удалена от точки прерывания или конечной точки. Эта точка может и для больших по величине значений лежать макс. в начальной точке кадра. Если DISPR=... не программируется, то действует DISPR=0 и тем самым точка прерывания (для RMIBL) или конечная точка кадра (для RMEBL). 504 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
