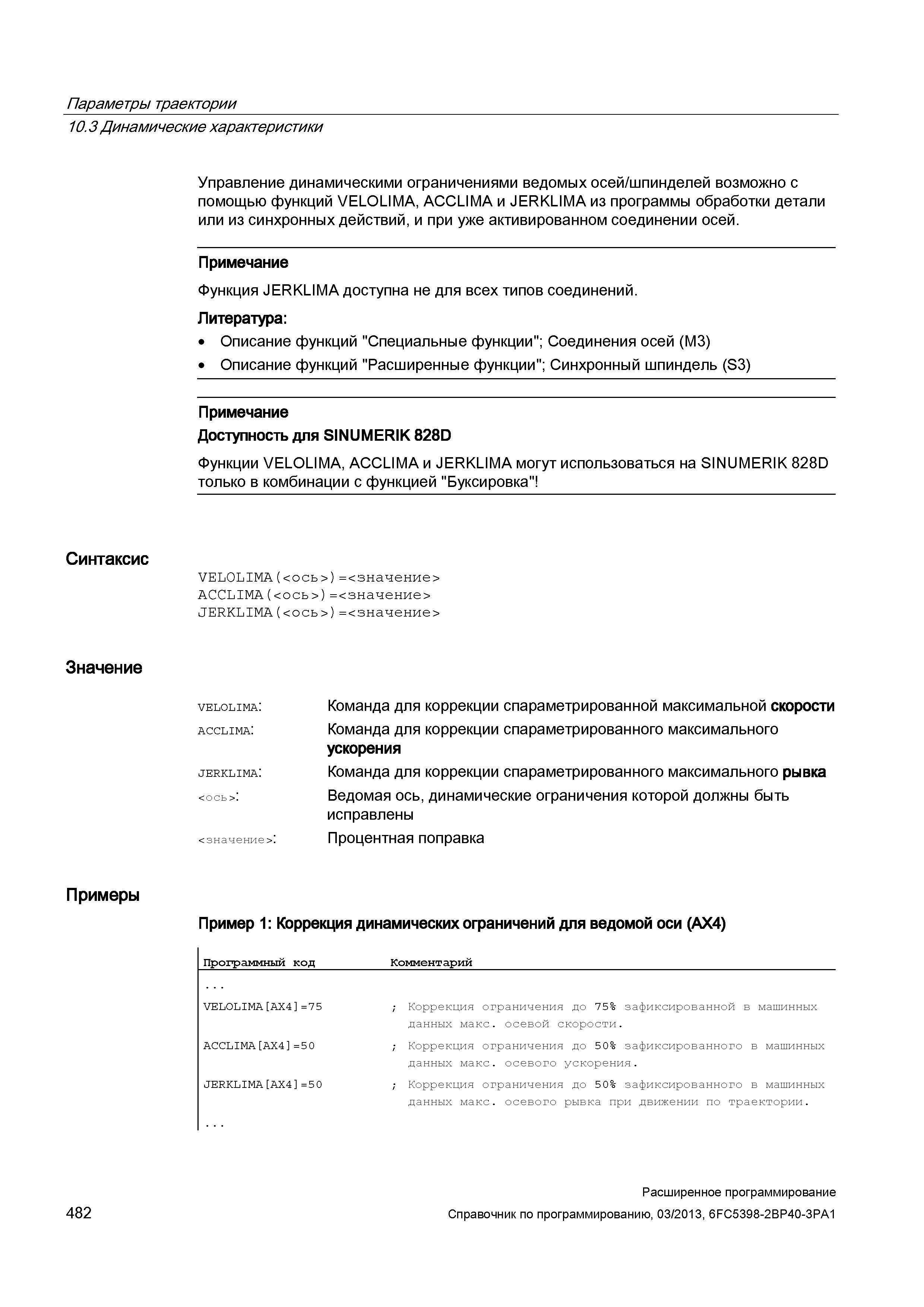

Параметры траектории 10.3 Динамические характеристики Управление динамическими ограничениями ведомых осей/шпинделей возможно с помощью функций VELOLIMA, ACCLIMA и JERKLIMA из программы обработки детали или из синхронных действий, и при уже активированном соединении осей. Примечание Функция JERKLIMA доступна не для всех типов соединений. Литература: Описание функций "Специальные функции"; Соединения осей (M3) Описание функций "Расширенные функции"; Синхронный шпиндель (S3) Примечание Доступность для SINUMERIK 828D Функции VELOLIMA, ACCLIMA и JERKLIMA могут использоваться на SINUMERIK 828D только в комбинации с функцией "Буксировка" Синтаксис VEL0LIMA(<ось>)=<значение> ACCLIMA(<ось>)=<значение> JERKLIMA(<ось>)=<значение> Значение VELOLIMA: acclima: jerklima: <значение>. Команда для коррекции спараметрированной максимальной скорости Команда для коррекции спараметрированного максимального ускорения Команда для коррекции спараметрированного максимального рывка Ведомая ось, динамические ограничения которой должны быть исправлены Процентная поправка <ось >. Примеры Пример 1: Коррекция динамических ограничений для ведомой оси (AX4) Программный код _Комментарий _ VEL0LIMA AX4 =75 ACCLIMA AX4 =50 JERKLIMA AX4 =50 Коррекция ограничения до 75% зафиксированной в машинных данных макс. осевой скорости. Коррекция ограничения до 50% зафиксированного в машинных данных макс. осевого ускорения. Коррекция ограничения до 50% зафиксированного в машинных данных макс. осевого рывка при движении по траектории. 482 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
