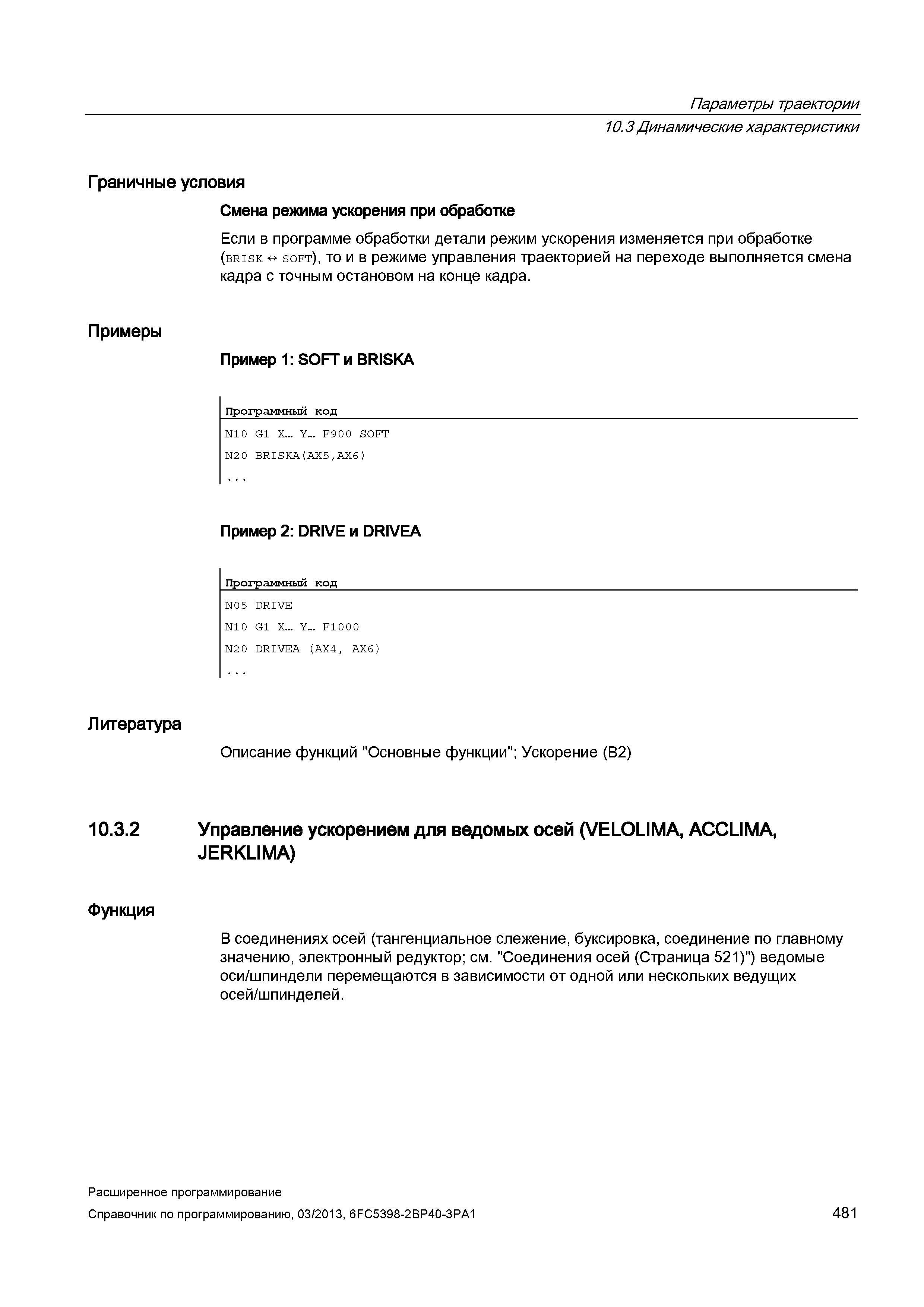

Параметры траектории 10.3 Динамические характеристики Граничные условия Смена режима ускорения при обработке Если в программе обработки детали режим ускорения изменяется при обработке (brisk soft), то и в режиме управления траекторией на переходе выполняется смена кадра с точным остановом на конце кадра. Примеры Пример 1: SOFT и BRISKA Программный код N10 G1 X. Y... F9 0 0 SOFT N2 0 BRISKA(AX5,AX6) Пример 2: DRIVE и DRIVEA Программный код _ N05 DRIVE N10 G1 X. Y... F10 0 0 N2 0 DRIVEA (AX4, AX6) Литература Описание функций "Основные функции"; Ускорение (B2) 10.3.2 Управление ускорением для ведомых осей (VELOLIMA, ACCLIMA, JERKLIMA) Функция В соединениях осей (тангенциальное слежение, буксировка, соединение по главному значению, электронный редуктор; см. "Соединения осей (Страница 521)") ведомые оси/шпиндели перемещаются в зависимости от одной или нескольких ведущих осей/шпинделей. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 481
