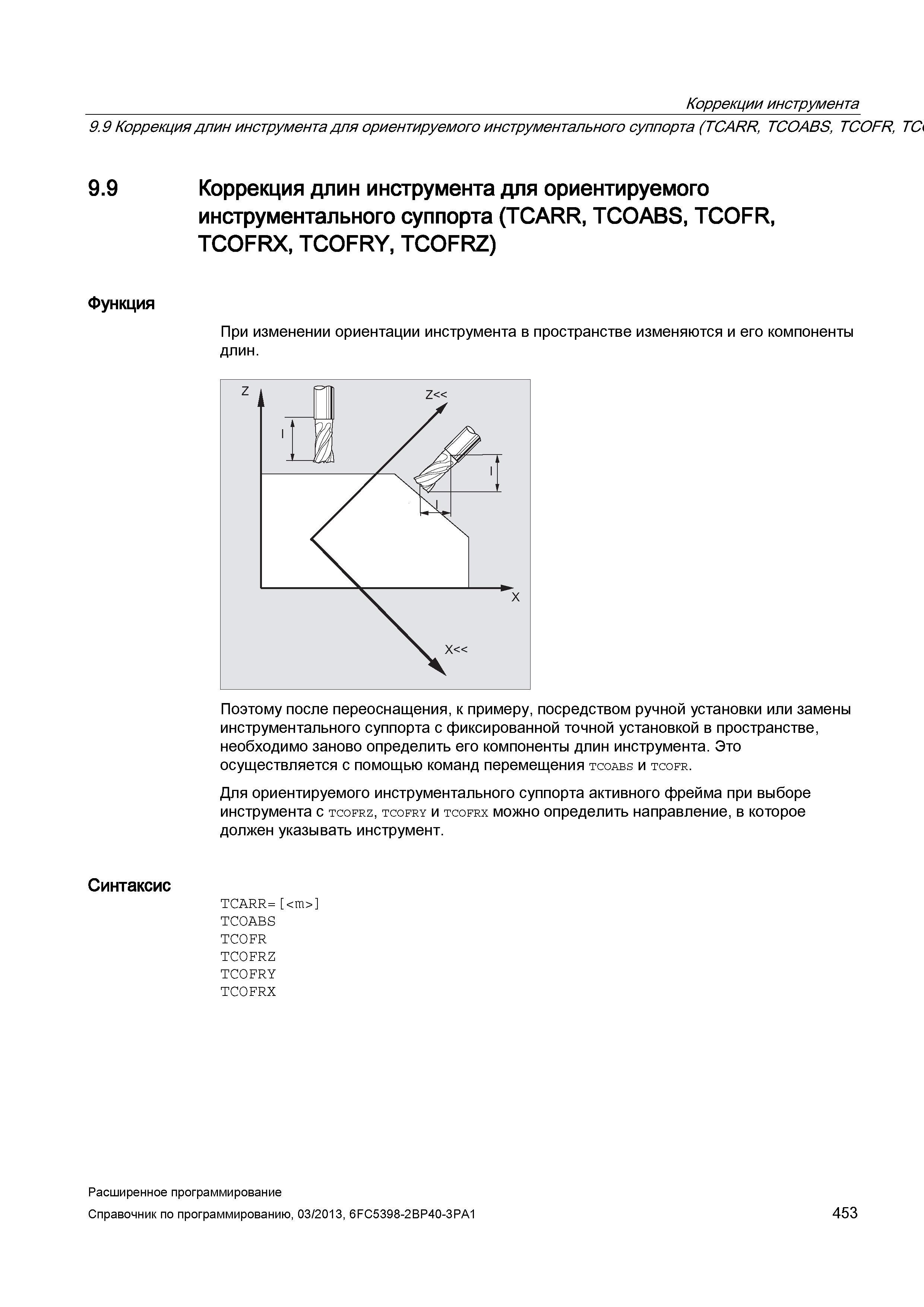

Коррекции инструмента 9.9 Коррекция длин инструмента для ориентируемого инструментального суппорта (TCARR, TCOABS, TCOFR, TC 9.9 Коррекция длин инструмента для ориентируемого инструментального суппорта (TCARR, TCOABS, TCOFR, TCOFRX, TCOFRY, TCOFRZ) Функция При изменении ориентации инструмента в пространстве изменяются и его компоненты длин. Поэтому после переоснащения, к примеру, посредством ручной установки или замены инструментального суппорта с фиксированной точной установкой в пространстве, необходимо заново определить его компоненты длин инструмента. Это осуществляется с помощью команд перемещения tcoabs и tcofr. Для ориентируемого инструментального суппорта активного фрейма при выборе инструмента с tcofrz, tcofry и tcofrx можно определить направление, в которое должен указывать инструмент. Синтаксис TCARR= TCOABS TCOFR TCOFRZ TCOFRY TCOFRX Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 453
