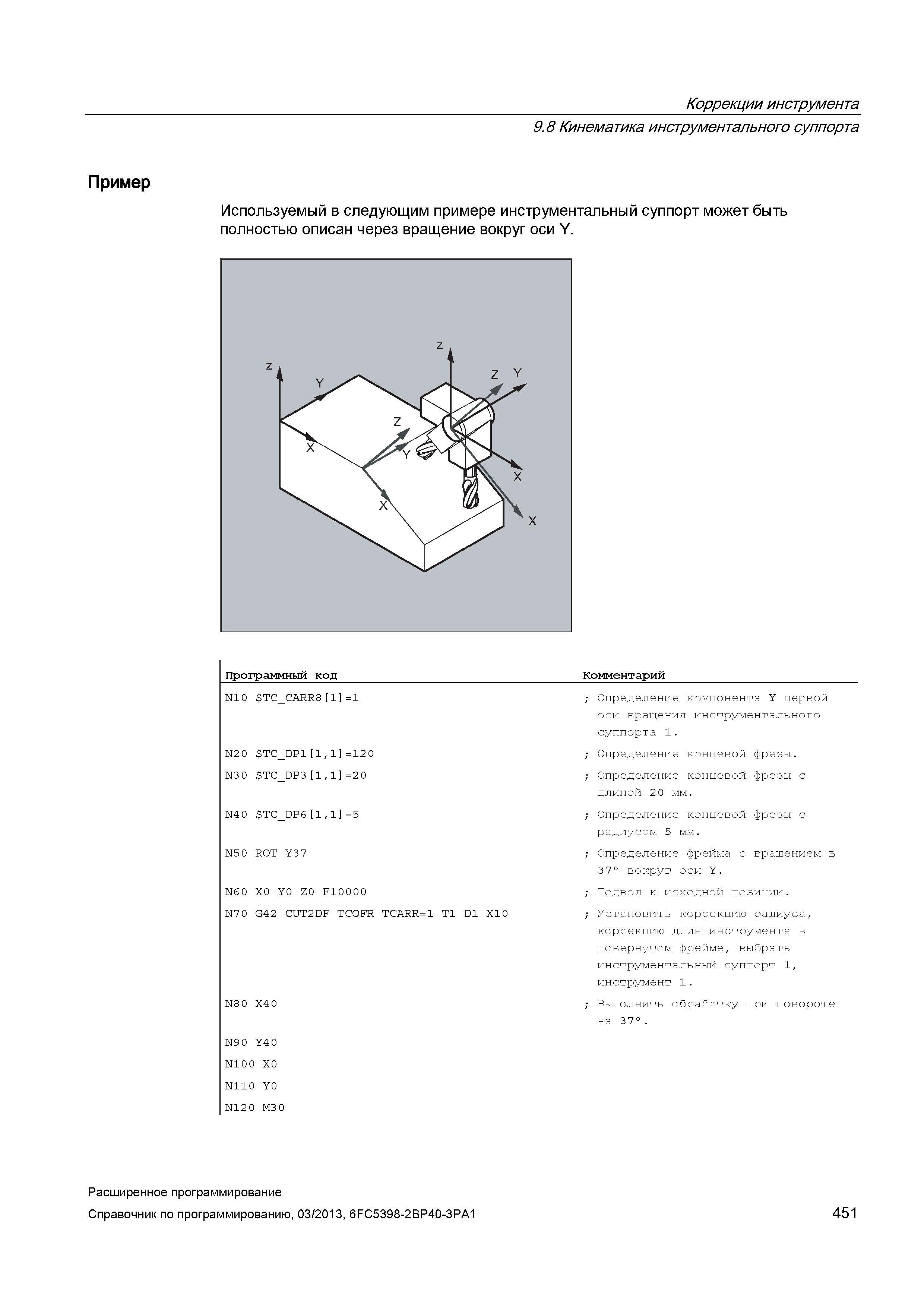

Коррекции инструмента 9.8 Кинематика инструментального суппорта Пример Используемый в следующим примере инструментальный суппорт может быть полностью описан через вращение вокруг оси Y. Программный код _ N10 TC_CARR8 1 =1 N20 TC_DP1 1,1 =12 0 N30 TC_DP3 1,1 =20 N40 TC_DP6 1,1 =5 N5 0 ROT Y3 7 N60 X0 Y0 Z0 F10000 N7 0 G42 CUT2DF TCOFR TCARR=1 T1 D1 X10 N8 0 X4 0 N90 Y4 0 N100 X0 N110 Y0 N120 M30 Комментарий ; Определение компонента Y первой оси вращения инструментального суппорта 1. ; Определение концевой фрезы. ; Определение концевой фрезы с длиной 2 0 мм. ; Определение концевой фрезы с радиусом 5 мм. ; Определение фрейма с вращением в 37° вокруг оси Y. ; Подвод к исходной позиции. ; Установить коррекцию радиуса, коррекцию длин инструмента в повернутом фрейме, выбрать инструментальный суппорт 1, инструмент 1. ; Выполнить обработку при повороте на 37°. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 451
