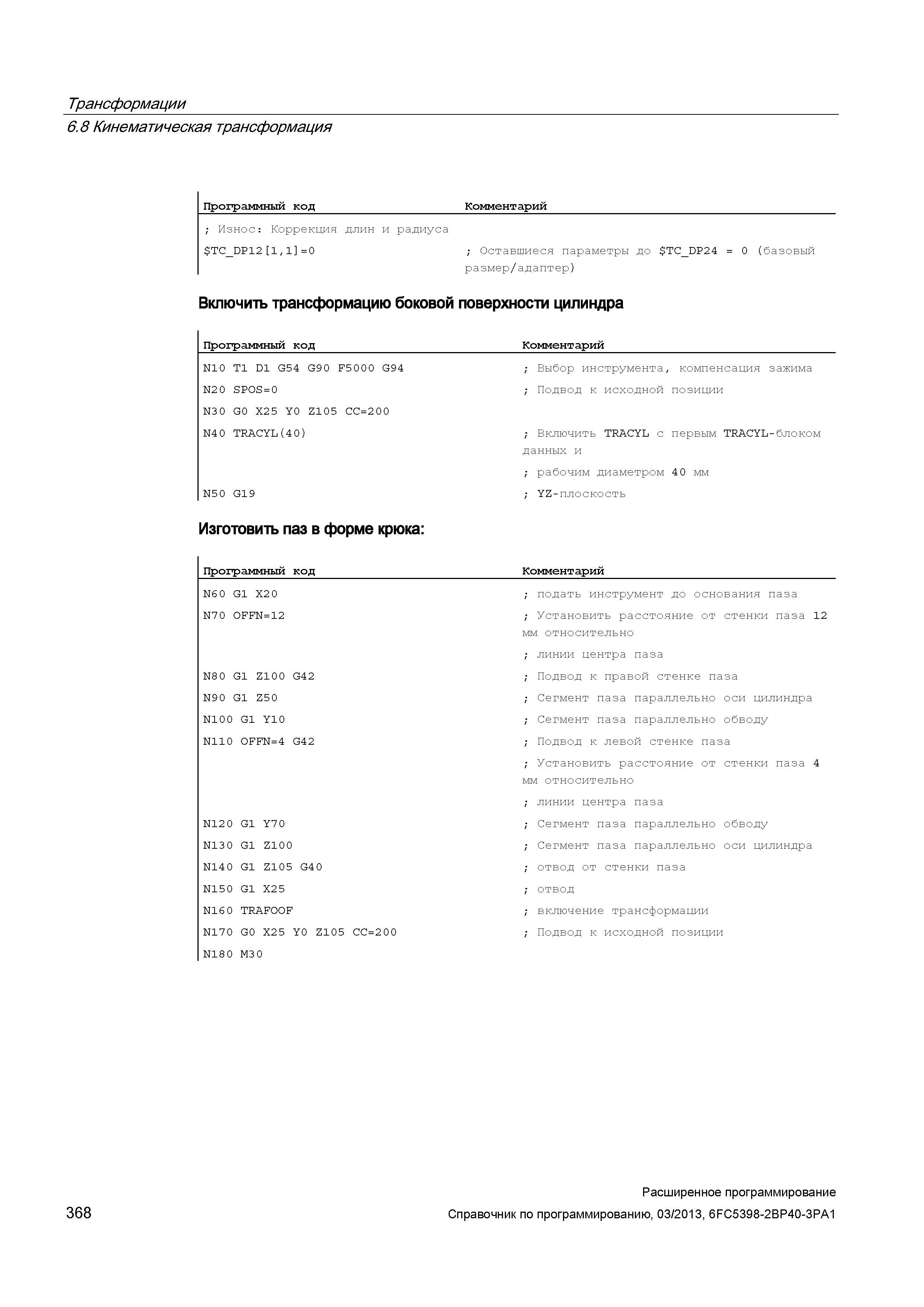

Трансформации 6.8 Кинематическая трансформация Программный код Комментарий ; Износ: Коррекция длин и радиуса TC_DP12 1,1 =0 ; Оставшиеся параметры до TC DP24 = 0 (базовый размер/адаптер) Включить трансформацию боковой поверхности цилиндра Программный код Комментарий N10 T1 D1 G54 G9 0 F5000 G94 ; Выбор инструмента, компенсация зажима N20 SP0S=0 ; Подвод к исходной позиции N30 G0 X2 5 Y0 Z105 CC=200 N4 0 TRACYL(4 0) ; Включить TRACYL с первым TRACYL-блоком данных и ; рабочим диаметром 40 мм N50 G19 ; YZ-плоскость Изготовить паз в форме крюка: Программный код Комментарий N6 0 G1 X2 0 ; подать инструмент до основания паза N70 0FFN=12 ; Установить расстояние от стенки паза 12 мм относительно ; линии центра паза N80 G1 Z100 G42 ; Подвод к правой стенке паза N90 G1 Z5 0 ; Сегмент паза параллельно оси цилиндра N100 G1 Y10 ; Сегмент паза параллельно обводу N110 0FFN=4 G42 ; Подвод к левой стенке паза ; Установить расстояние от стенки паза 4 мм относительно ; линии центра паза N120 G1 Y7 0 ; Сегмент паза параллельно обводу N130 G1 Z100 ; Сегмент паза параллельно оси цилиндра N140 G1 Z105 G4 0 ; отвод от стенки паза N150 G1 X2 5 ; отвод N16 0 TRAFOOF ; включение трансформации N170 G0 X2 5 Y0 Z105 CC=200 ; Подвод к исходной позиции N180 M30 368 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
