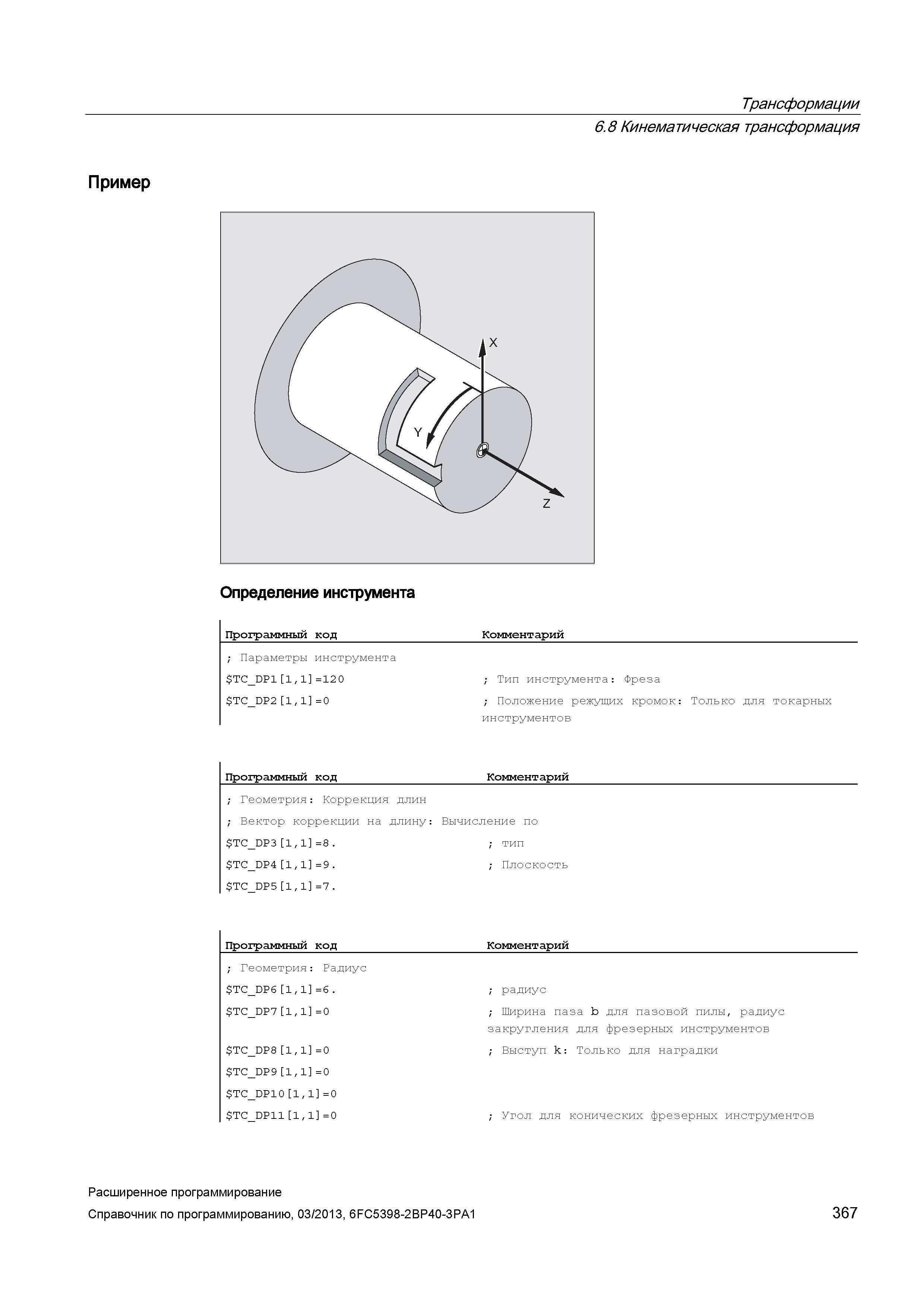

Трансформации 6.8 Кинематическая трансформация Пример Определение инструмента Программный код Комментарий ; Параметры инструмента TC_DP1 1,1 =120 ; Тип инструмента: Фреза TC_DP2 1,1 =0 ; Положение режущих кромок: Только для токарных инструментов Программный код Комментарий ; Геометрия: Коррекция длин ; Вектор коррекции на длину: Вычисление по TC_DP3 1,1 =8 . ; тип TC_DP4 1,1 =9 . ; Плоскость TC_DP5 1,1 =7. Программный код Комментарий ; Геометрия: Радиус TC_DP6 1,1 =6. ; радиус TC_DP7 1,1 = 0 ; Ширина паза b для пазовой пилы, радиус закругления для фрезерных инструментов TC_DP8 1,1 =0 ; Выступ k: Только для наградки TC_DP9 1,1 =0 TC_DP10 1, 1 = 0 TC_DP11 1,1 =0 ; Угол для конических фрезерных инструментов Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 367
