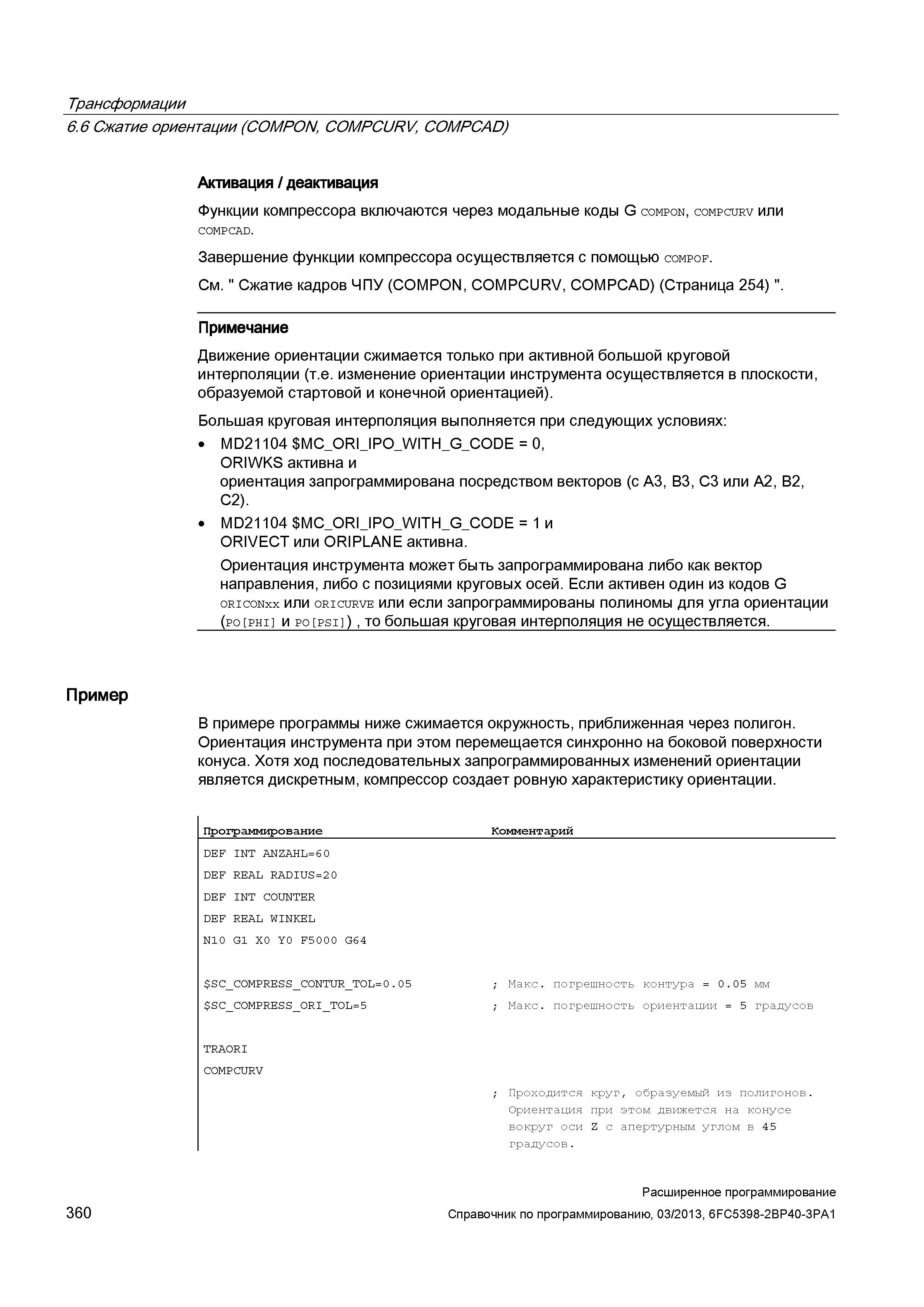

360 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.360

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 360 0360 Lab2u

Трансформации 6.6 Сжатие ориентации (COMPON, COMPCURV, COMPCAD) Активация / деактивация Функции компрессора включаются через модальные коды G compon, compcurv или COMPCAD. Завершение функции компрессора осуществляется с помощью compof. См. " Сжатие кадров ЧПУ (COMPON, COMPCURV, COMPCAD) (Страница 254) ". Примечание Движение ориентации сжимается только при активной большой круговой интерполяции (т.е. изменение ориентации инструмента осуществляется в плоскости, образуемой стартовой и конечной ориентацией). Большая круговая интерполяция выполняется при следующих условиях: MD21104 MC_ORI_IPO_WITH_G_CODE = 0, ORIWKS активна и ориентация запрограммирована посредством векторов (с A3, B3, C3 или A2, B2, C2). MD21104 MC_ORI_IPO_WITH_G_CODE = 1 и ORIVECT или ORIPLANE активна. Ориентация инструмента может быть запрограммирована либо как вектор направления, либо с позициями круговых осей. Если активен один из кодов G oriconxx или oricurve или если запрограммированы полиномы для угла ориентации (po phi и po psi ) , то большая круговая интерполяция не осуществляется._ Пример В примере программы ниже сжимается окружность, приближенная через полигон. Ориентация инструмента при этом перемещается синхронно на боковой поверхности конуса. Хотя ход последовательных запрограммированных изменений ориентации является дискретным, компрессор создает ровную характеристику ориентации. Программирование _Комментарий DEF INT ANZAHL=6 0 DEF REAL RADIUS=2 0 DEF INT COUNTER DEF REAL WINKEL N10 G1 X0 Y0 F5000 G64 SC_COMPRESS_CONTUR_TOL=0.05 ; Макс. погрешность контура = 0.05 мм SC_COMPRESS_ORI_TOL=5 ; Макс. погрешность ориентации = 5 градусов TRAORI COMPCURV ; Проходится круг, образуемый из полигонов. Ориентация при этом движется на конусе вокруг оси Z с апертурным углом в 45 градусов. 360 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
