286 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.286 |
|||||

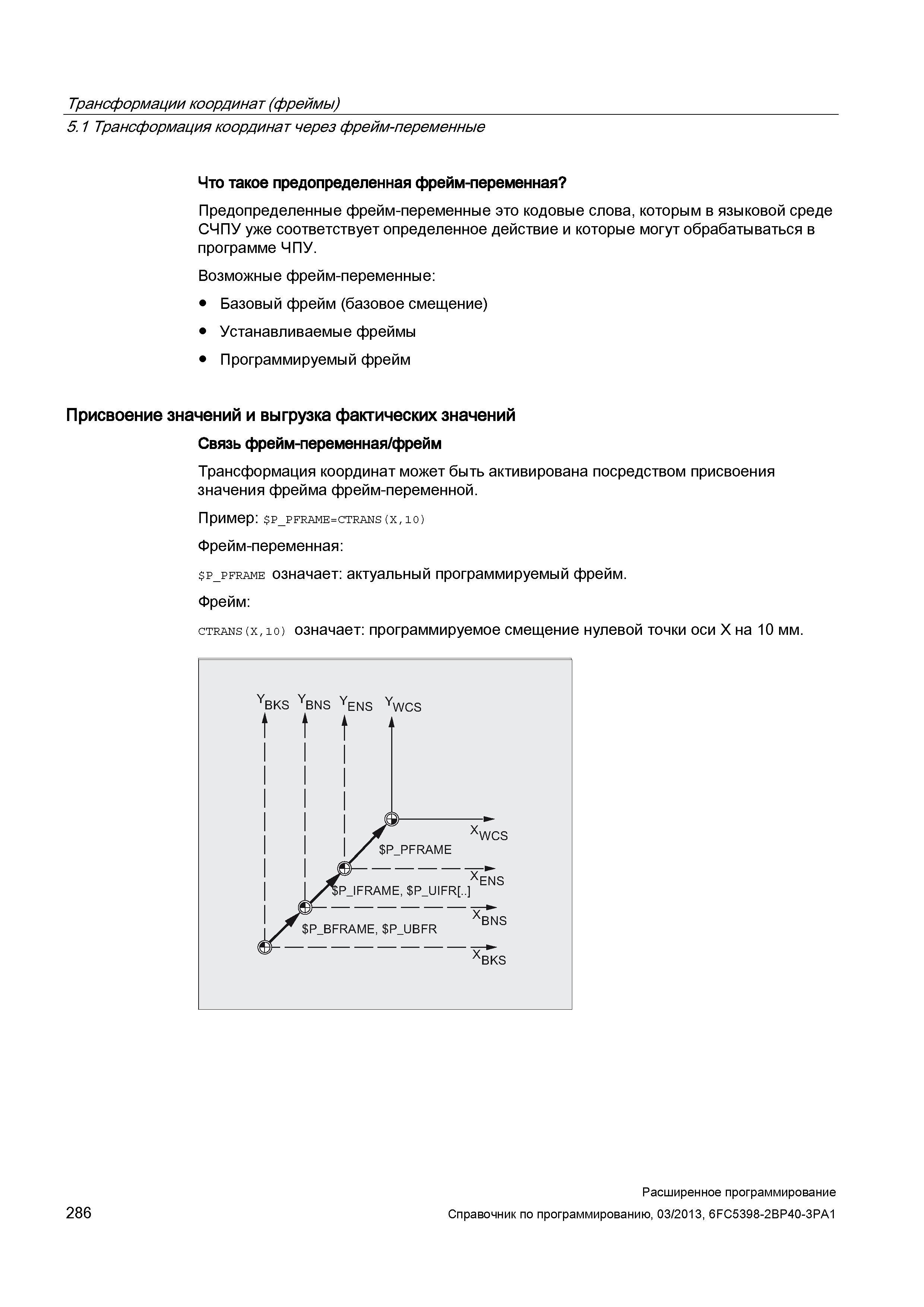

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 286 0286 Lab2u Трансформации координат (фреймы) 5.1 Трансформация координат через фрейм-переменные Что такое предопределенная фрейм-переменная Предопределенные фрейм-переменные это кодовые слова, которым в языковой среде СЧПУ уже соответствует определенное действие и которые могут обрабатываться в программе ЧПУ. Возможные фрейм-переменные: Базовый фрейм (базовое смещение) Устанавливаемые фреймы Программируемый фрейм Присвоение значений и выгрузка фактических значений Связь фрейм-переменная/фрейм Трансформация координат может быть активирована посредством присвоения значения фрейма фрейм-переменной. Пример: P_PFRAME = CTRANS(X,10) Фрейм-переменная: p_pframe означает: актуальный программируемый фрейм. Фрейм: ctrans(x,io) означает: программируемое смещение нулевой точки оси Х на 10 мм. ybks ybns yens ywcs 286 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 |
|||||
