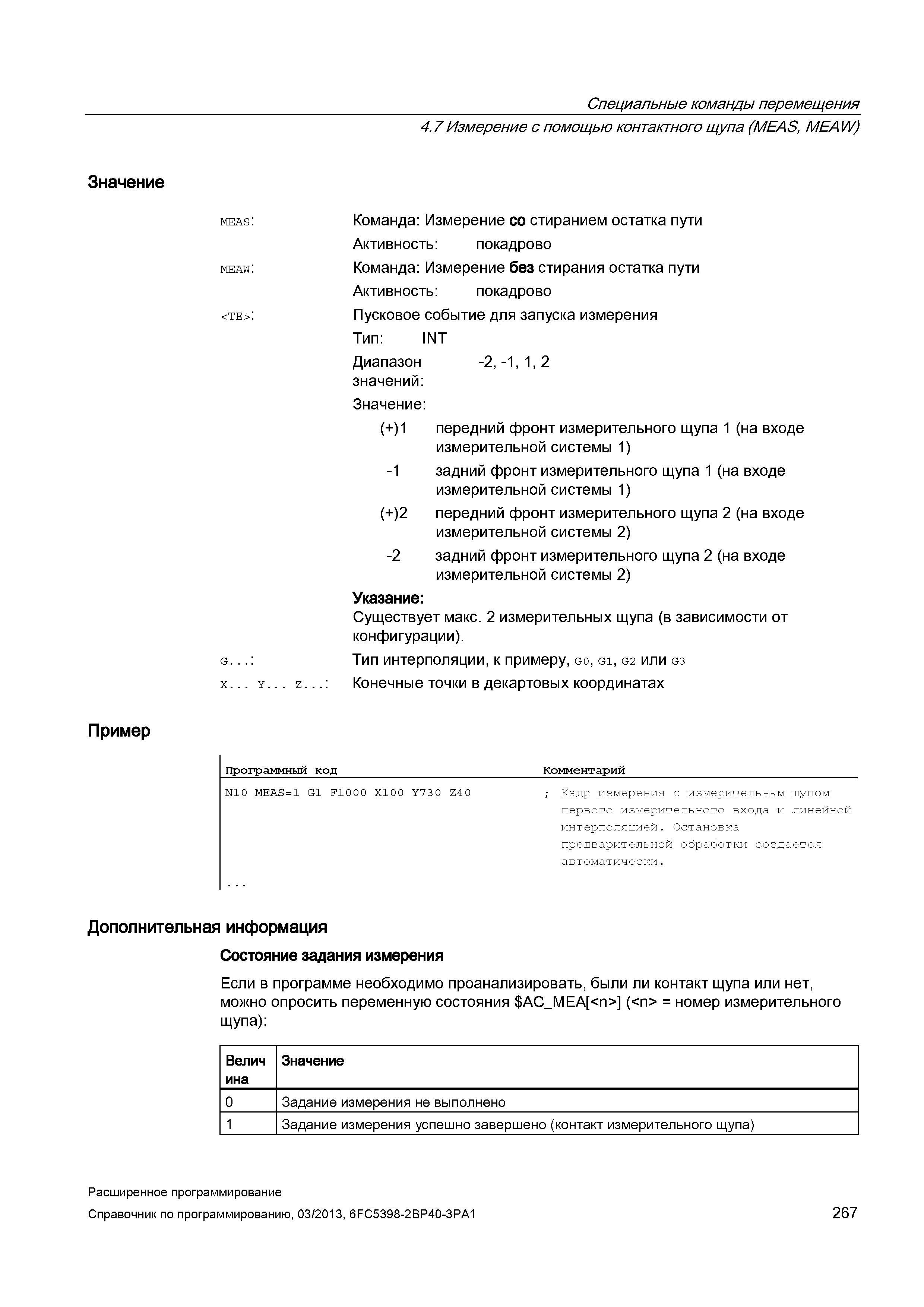

Специальные команды перемещения 4.7 Измерение с помощью контактного щупа (MEAS, MEAW) Значение meas: Команда: Измерение со стиранием остатка пути Активность: покадрово meaw: Команда: Измерение без стирания остатка пути Активность: покадрово : Пусковое событие для запуска измерения Тип: INT Диапазон -2, -1, 1, 2 значений: Значение: (+)1 передний фронт измерительного щупа 1 (на входе измерительной системы 1) -1 задний фронт измерительного щупа 1 (на входе измерительной системы 1) (+)2 передний фронт измерительного щупа 2 (на входе измерительной системы 2) -2 задний фронт измерительного щупа 2 (на входе измерительной системы 2) Указание: Существует макс. 2 измерительных щупа (в зависимости от конфигурации). G...: Тип интерполяции, к примеру, G0, G1, G2 или G3 x... y... z...: Конечные точки в декартовых координатах Пример Программный код Комментарий N10 MEAS=1 G1 F1000 X100 Y730 Z40 ; Кадр измерения с измерительным щупом первого измерительного входа и линейной интерполяцией. Остановка предварительной обработки создается автоматически. Дополнительная информация Состояние задания измерения Если в программе необходимо проанализировать, были ли контакт щупа или нет, можно опросить переменную состояния AC_MEA ( = номер измерительного щупа): Велич ина Значение 0 Задание измерения не выполнено 1 Задание измерения успешно завершено (контакт измерительного щупа) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 267
