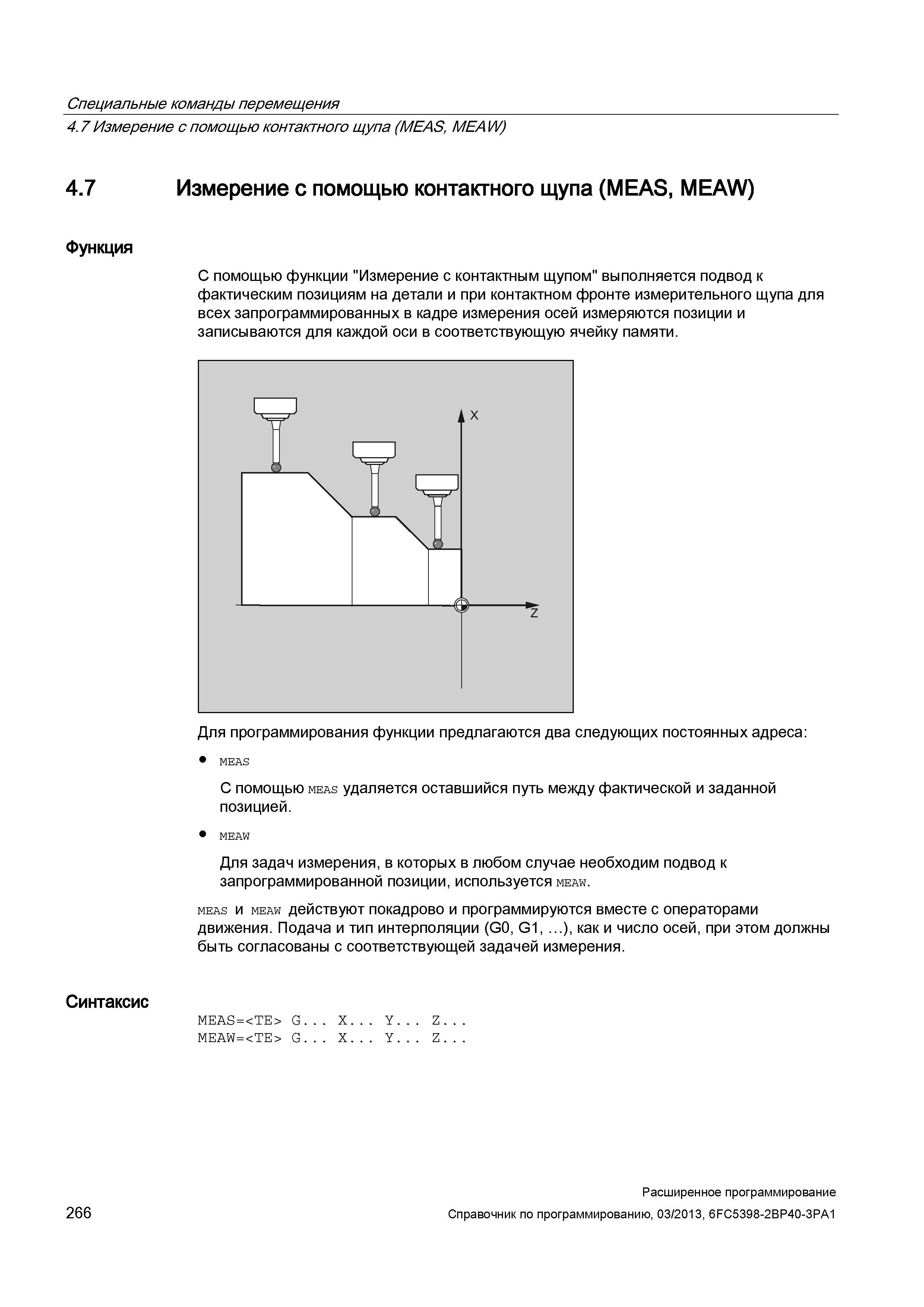

Специальные команды перемещения 4.7 Измерение с помощью контактного щупа (MEAS, MEAW) 4.7 Измерение с помощью контактного щупа (MEAS, MEAW) Функция С помощью функции "Измерение с контактным щупом" выполняется подвод к фактическим позициям на детали и при контактном фронте измерительного щупа для всех запрограммированных в кадре измерения осей измеряются позиции и записываются для каждой оси в соответствующую ячейку памяти. Для программирования функции предлагаются два следующих постоянных адреса: MEAS С помощью meas удаляется оставшийся путь между фактической и заданной позицией. MEAW Для задач измерения, в которых в любом случае необходим подвод к запрограммированной позиции, используется meaw. meas и meaw действуют покадрово и программируются вместе с операторами движения. Подача и тип интерполяции (G0, G1, ...), как и число осей, при этом должны быть согласованы с соответствующей задачей измерения. Синтаксис MEAS= G... X... Y... Z... MEAW= G... X... Y... Z... 266 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
