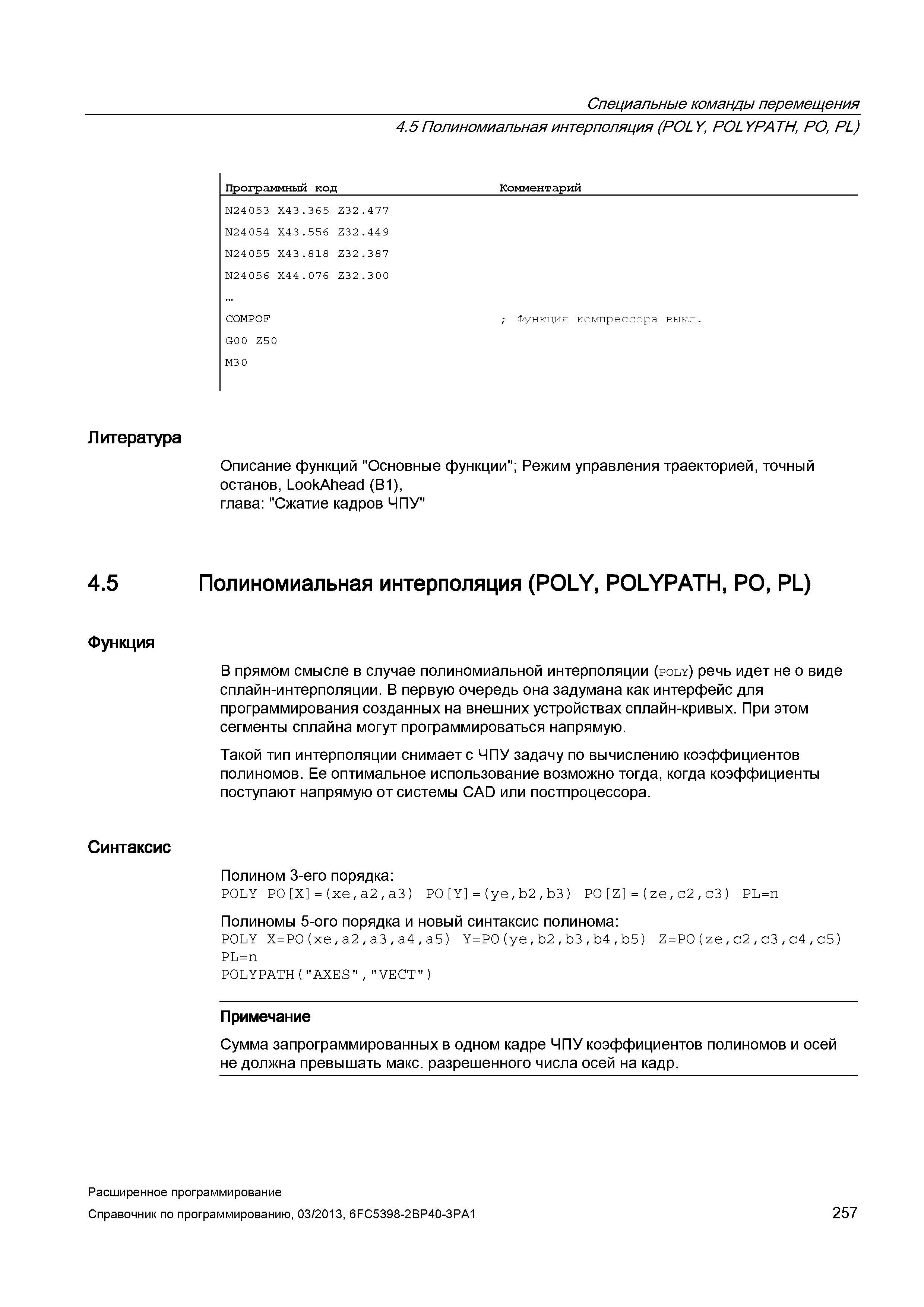

257 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.257

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 257 0257 Lab2u

Специальные команды перемещения 4.5 Полиномиальная интерполяция (POLY, POLYPATH, PO, PL) Программный код _Комментарий N24053 X43.365 Z32.477 N24054 X43.556 Z32.44 9 N24055 X43.818 Z32.387 N24056 X44.076 Z32.300 COMPOF ; Функция компрессора выкл. G0 0 Z5 0 M30 Литература Описание функций "Основные функции"; Режим управления траекторией, точный останов, LookAhead (B1), глава: "Сжатие кадров ЧПУ" 4.5 Полиномиальная интерполяция (POLY, POLYPATH, PO, PL) Функция В прямом смысле в случае полиномиальной интерполяции (poly) речь идет не о виде сплайн-интерполяции. В первую очередь она задумана как интерфейс для программирования созданных на внешних устройствах сплайн-кривых. При этом сегменты сплайна могут программироваться напрямую. Такой тип интерполяции снимает с ЧПУ задачу по вычислению коэффициентов полиномов. Ее оптимальное использование возможно тогда, когда коэффициенты поступают напрямую от системы CAD или постпроцессора. Синтаксис Полином 3-его порядка: POLY PO X =(xe,a2,a3) PO Y =(ye,b2,b3) PO Z =(ze,c2,c3) PL=n Полиномы 5-ого порядка и новый синтаксис полинома: POLY X=PO(xe,a2,a3,a4,a5) Y=PO(ye,b2,b3,b4,b5) Z=PO(ze,c2,c3,c4,c5) PL=n POLYPATH("AXES","VECT") Примечание Сумма запрограммированных в одном кадре ЧПУ коэффициентов полиномов и осей не должна превышать макс. разрешенного числа осей на кадр. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 257
