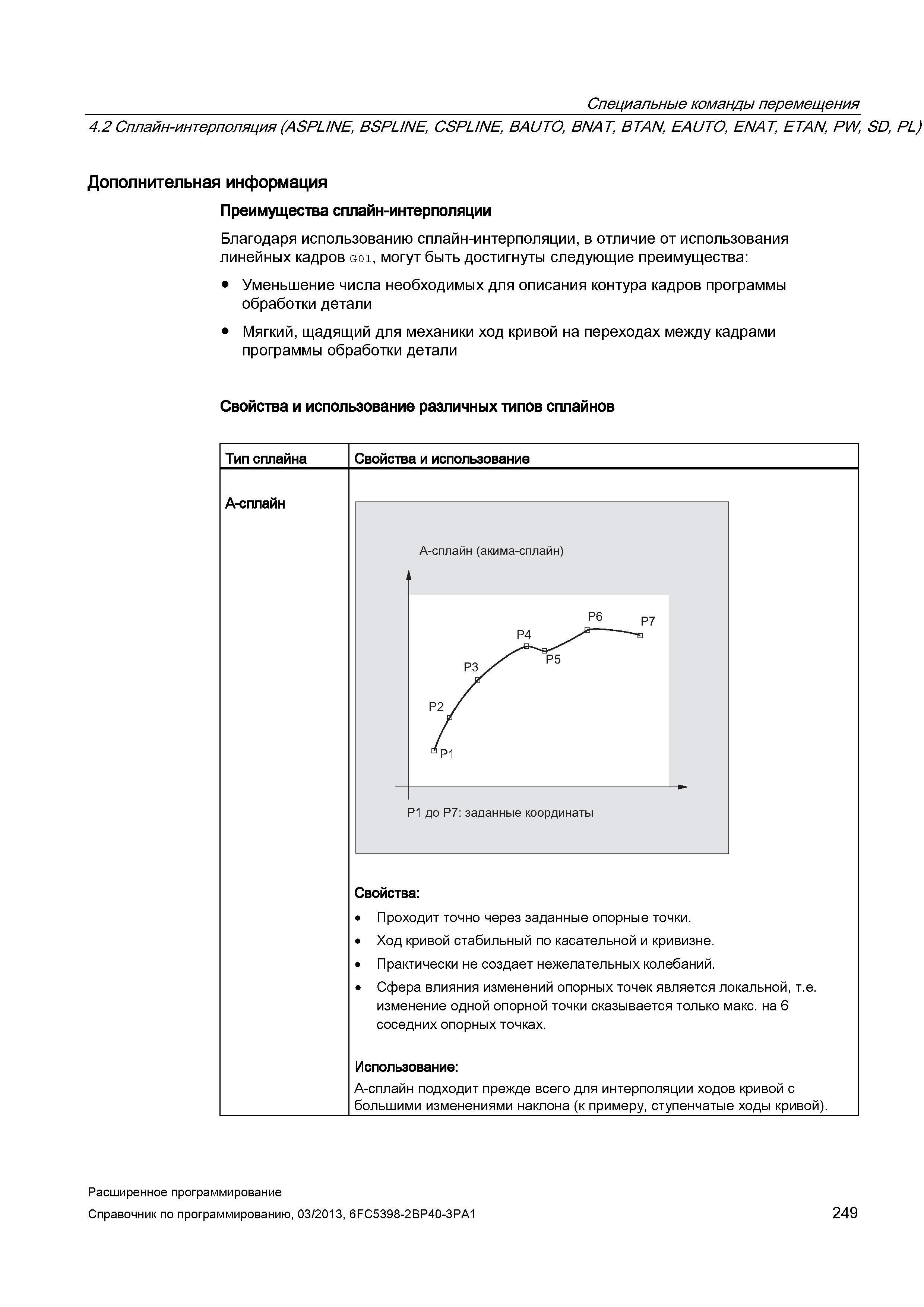

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPL/NE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Дополнительная информация Преимущества сплайн-интерполяции Благодаря использованию сплайн-интерполяции, в отличие от использования линейных кадров G01, могут быть достигнуты следующие преимущества: Уменьшение числа необходимых для описания контура кадров программы обработки детали Мягкий, щадящий для механики ход кривой на переходах между кадрами программы обработки детали Свойства и использование различных типов сплайнов Тип сплайна Свойства и использование A-сплайн Свойства: Проходит точно через заданные опорные точки. Ход кривой стабильный по касательной и кривизне. Практически не создает нежелательных колебаний. Сфера влияния изменений опорных точек является локальной, т.е. изменение одной опорной точки сказывается только макс. на 6 соседних опорных точках. Использование: A-сплайн подходит прежде всего для интерполяции ходов кривой с большими изменениями наклона (к примеру, ступенчатые ходы кривой). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 249
