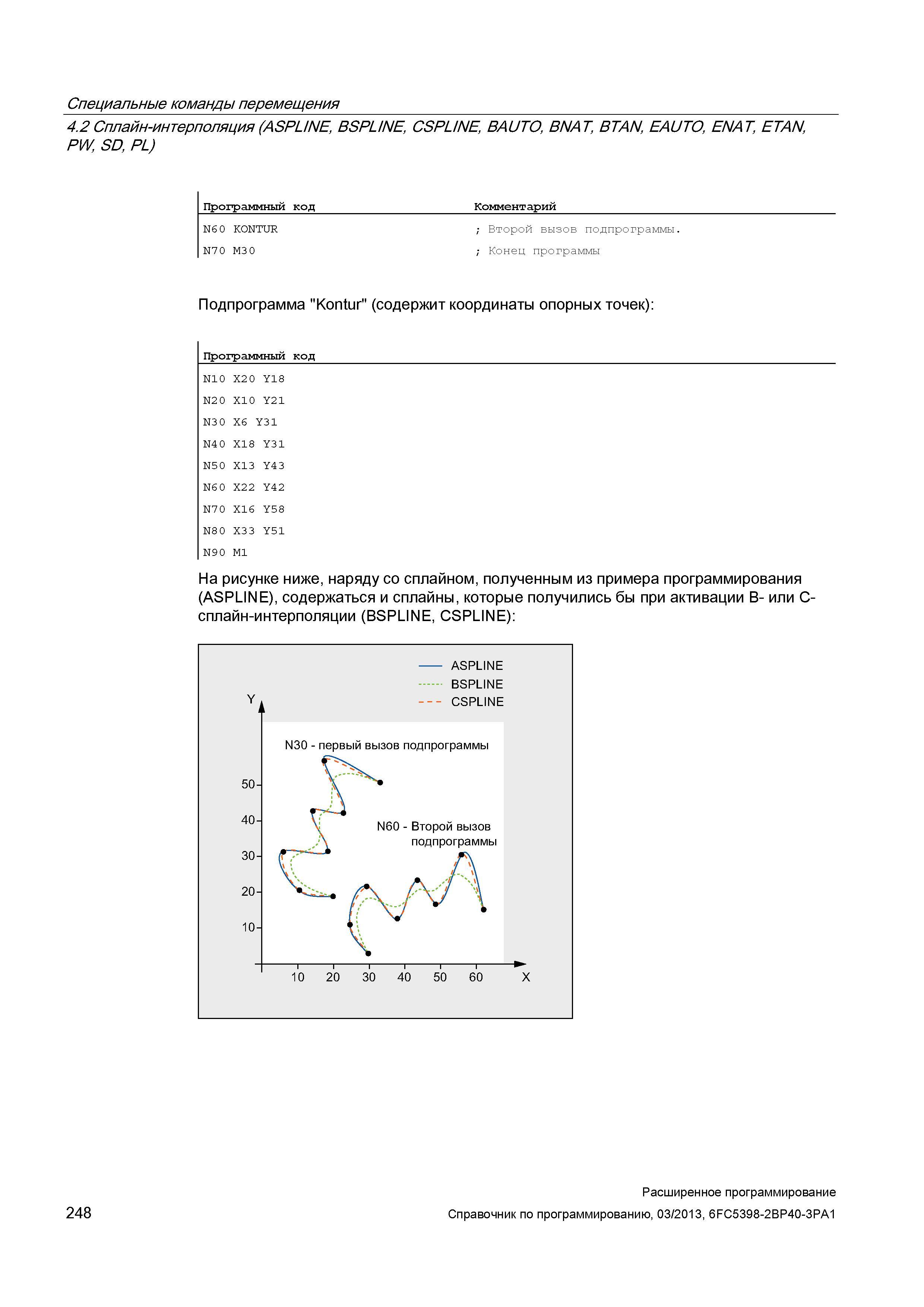

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPLINE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Программный код Комментарий N6 0 KONTUR ; Второй вызов подпрограммы. N70 M30 ; Конец программы Подпрограмма ''Kontur'' (содержит координаты опорных точек): Программный код N10 X2 0 Y18 N2 0 X10 Y21 N3 0 X6 Y31 N4 0 X18 Y31 N50 X13 Y4 3 N6 0 X22 Y42 N70 X16 Y58 N8 0 X33 Y51 N90 M1 На рисунке ниже, наряду со сплайном, полученным из примера программирования (ASPLINE), содержаться и сплайны, которые получились бы при активации B- или C-сплайн-интерполяции (BSPLINE, CSPLINE): ASPLINE BSPLINE Y CSPLINE N30 - первый вызов подпрограммы 50- Г*4- 0 о 1 1 \ N60 - Второй вызов подпрограммы 20- у 10- \ 10 20 30 40 50 60 X 248 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
