224 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.224

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 224 0224 Lab2u

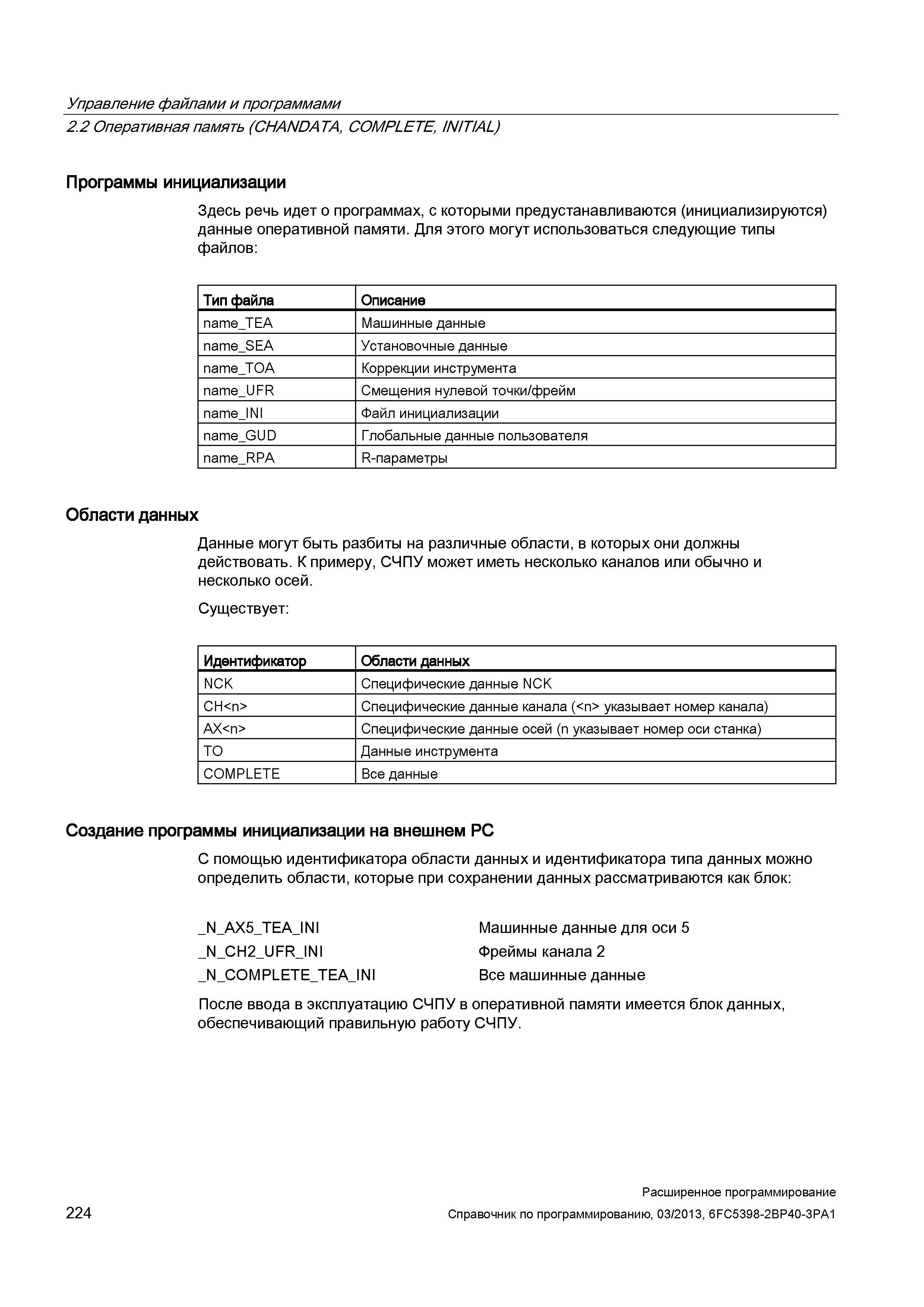

Управление файлами и программами 2.2 Оперативная память (CHANDATA, COMPLETE, INITIAL) Программы инициализации Здесь речь идет о программах, с которыми предустанавливаются (инициализируются) данные оперативной памяти. Для этого могут использоваться следующие типы файлов: Тип файла Описание name_TEA Машинные данные name_SEA Установочные данные name_TOA Коррекции инструмента name_UFR Смещения нулевой точки/фрейм name_INI Файл инициализации name_GUD Глобальные данные пользователя name_RPA R-параметры Области данных Данные могут быть разбиты на различные области, в которых они должны действовать. К примеру, СЧПУ может иметь несколько каналов или обычно и несколько осей. Существует: Идентификатор Области данных NCK Специфические данные NCK CH Специфические данные канала ( указывает номер канала) AX Специфические данные осей (n указывает номер оси станка) TO Данные инструмента COMPLETE Все данные Создание программы инициализации на внешнем РС С помощью идентификатора области данных и идентификатора типа данных можно определить области, которые при сохранении данных рассматриваются как блок: _N_AX5_TEA_INI Машинные данные для оси 5 _N_CH2_UFR_INI Фреймы канала 2 _N_COMPLETE_TEA_INI Все машинные данные После ввода в эксплуатацию СЧПУ в оперативной памяти имеется блок данных, обеспечивающий правильную работу СЧПУ. 224 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
