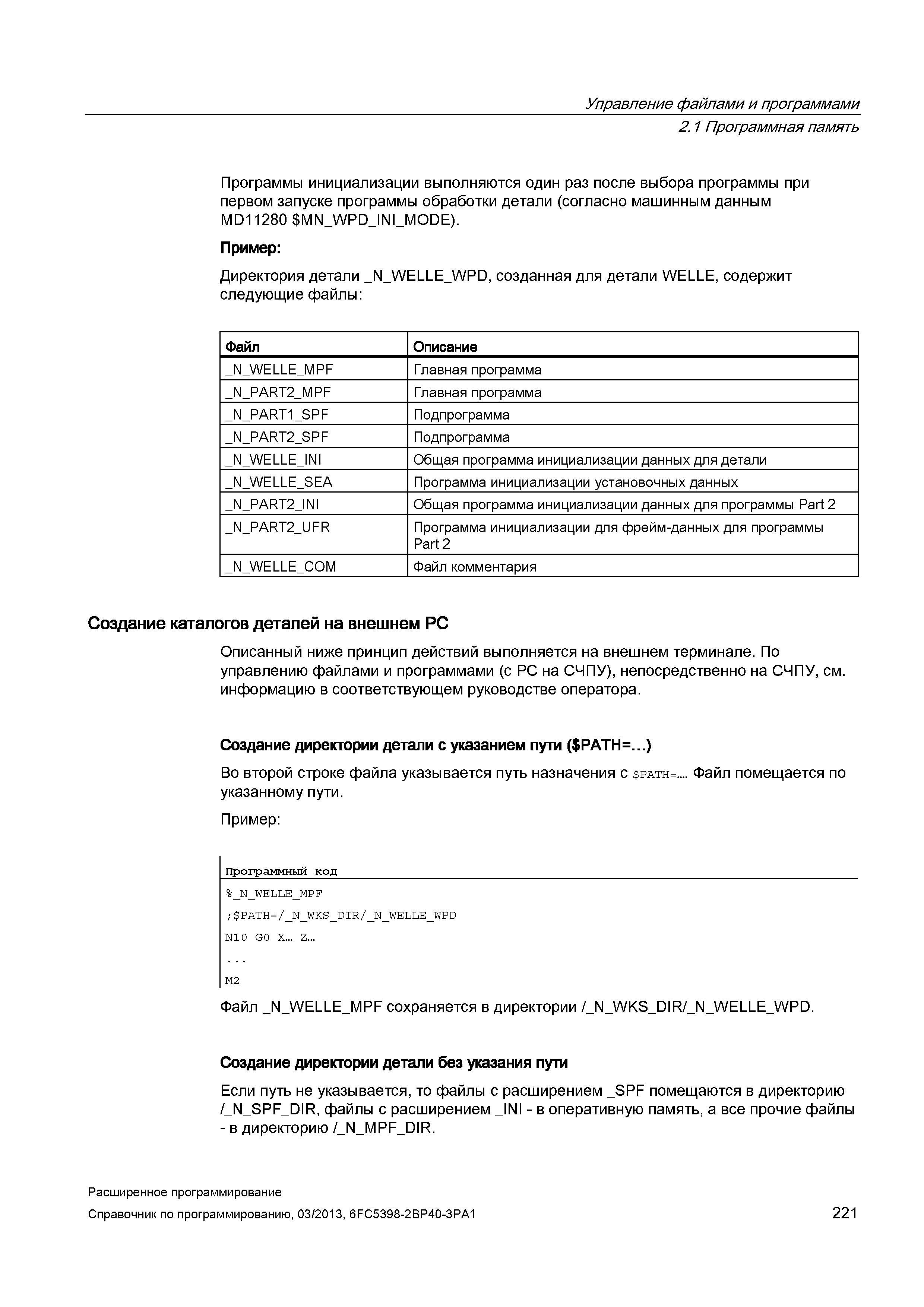

Управление файлами и программами 2.1 Программная память Программы инициализации выполняются один раз после выбора программы при первом запуске программы обработки детали (согласно машинным данным MD11280 MN_WPD_INI_MODE). Пример: Директория детали _N_WELLE_WPD, созданная для детали WELLE, содержит следующие файлы: Файл Описание _N_WELLE_MPF Главная программа _N_PART2_MPF Главная программа _N_PART1_SPF Подпрограмма _N_PART2_SPF Подпрограмма _N_WELLE_INI Общая программа инициализации данных для детали _N_WELLE_SEA Программа инициализации установочных данных _N_PART2_INI Общая программа инициализации данных для программы Part 2 _N_PART2_UFR Программа инициализации для фрейм-данных для программы Part 2 _N_WELLE_COM Файл комментария Создание каталогов деталей на внешнем PC Описанный ниже принцип действий выполняется на внешнем терминале. По управлению файлами и программами (с PC на СЧПУ), непосредственно на СЧПУ, см. информацию в соответствующем руководстве оператора. Создание директории детали с указанием пути ( PATH=...) Во второй строке файла указывается путь назначения с path= Файл помещается по указанному пути. Пример: Программный код _ %_N_WELLE_MPF ; PATH=/_N_WKS_DIR/_N_WELLE_WPD N10 G0 X... Z... M2 Файл _N_WELLE_MPF сохраняется в директории /_N_WKS_DIR/_N_WELLE_WPD. Создание директории детали без указания пути Если путь не указывается, то файлы с расширением _SPF помещаются в директорию /_N_SPF_DIR, файлы с расширением _INI - в оперативную память, а все прочие файлы - в директорию /_N_MPF_DIR. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 221
