69 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.69 |
|||||

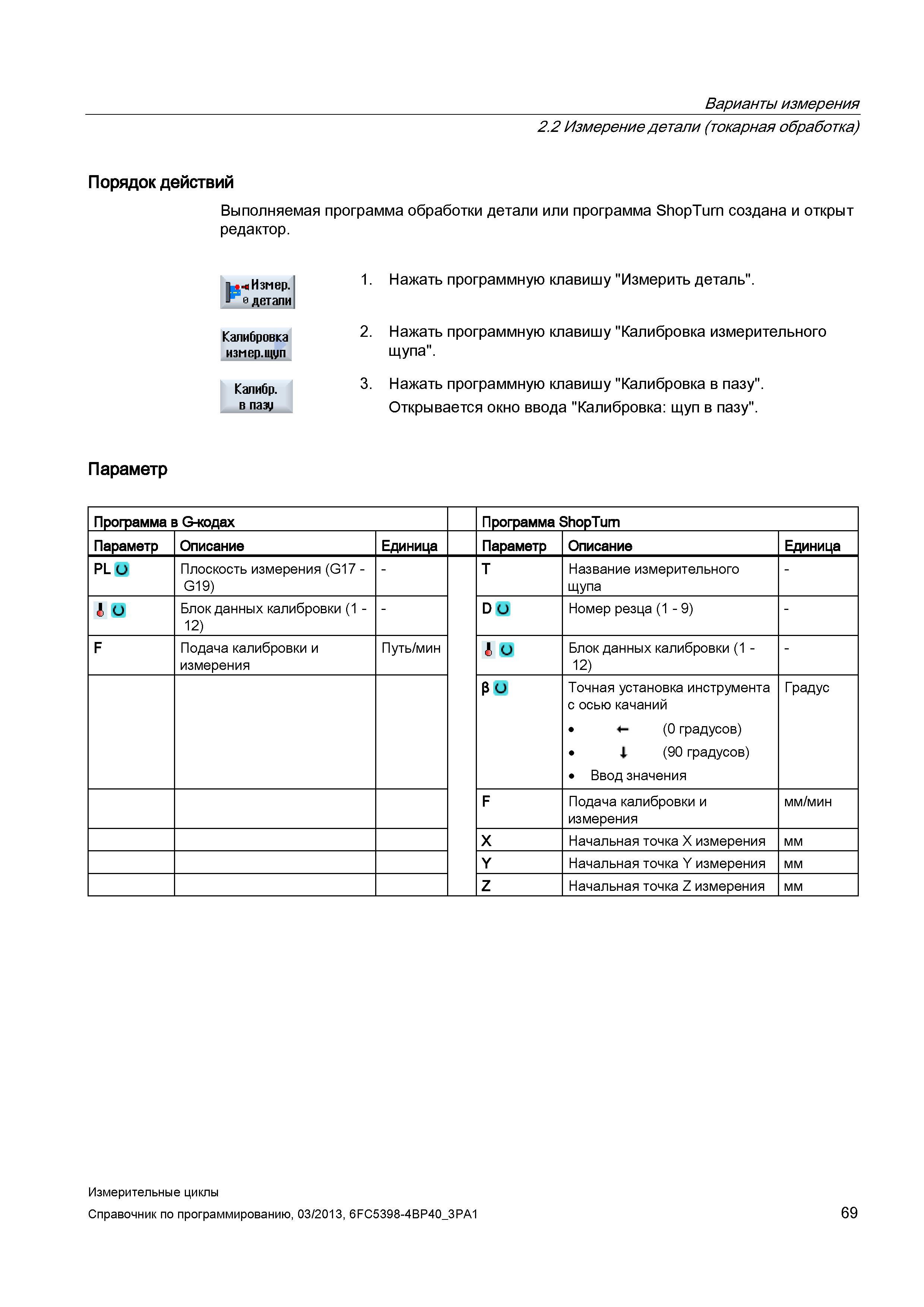

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 69 0069 Lab2u Варианты измерения 2.2 Измерение детали (токарная обработка) Порядок действий Выполняемая программа обработки детали или программа ShopTurn создана и открыт Нажать программную клавишу "Измерить деталь". Нажать программную клавишу "Калибровка измерительного щупа". Нажать программную клавишу "Калибровка в пазу". Открывается окно ввода "Калибровка: щуп в пазу". Параметр Программа в G-кодах Программа ShopTurn Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 -G19) - T Название измерительного щупа - i О Блок данных калибровки (1 -12) - D и Номер резца (1 - 9) - F Подача калибровки и измерения Путь/мин i О Блок данных калибровки (1 -12) - РО Точная установка инструмента с осью качаний (0 градусов) 1 (90 градусов) Ввод значения Градус F Подача калибровки и измерения мм/мин X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм редактор. - Измер. I 0 детали Калибровка измер.щул Калибр, в пазу Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 69 |
|||||
