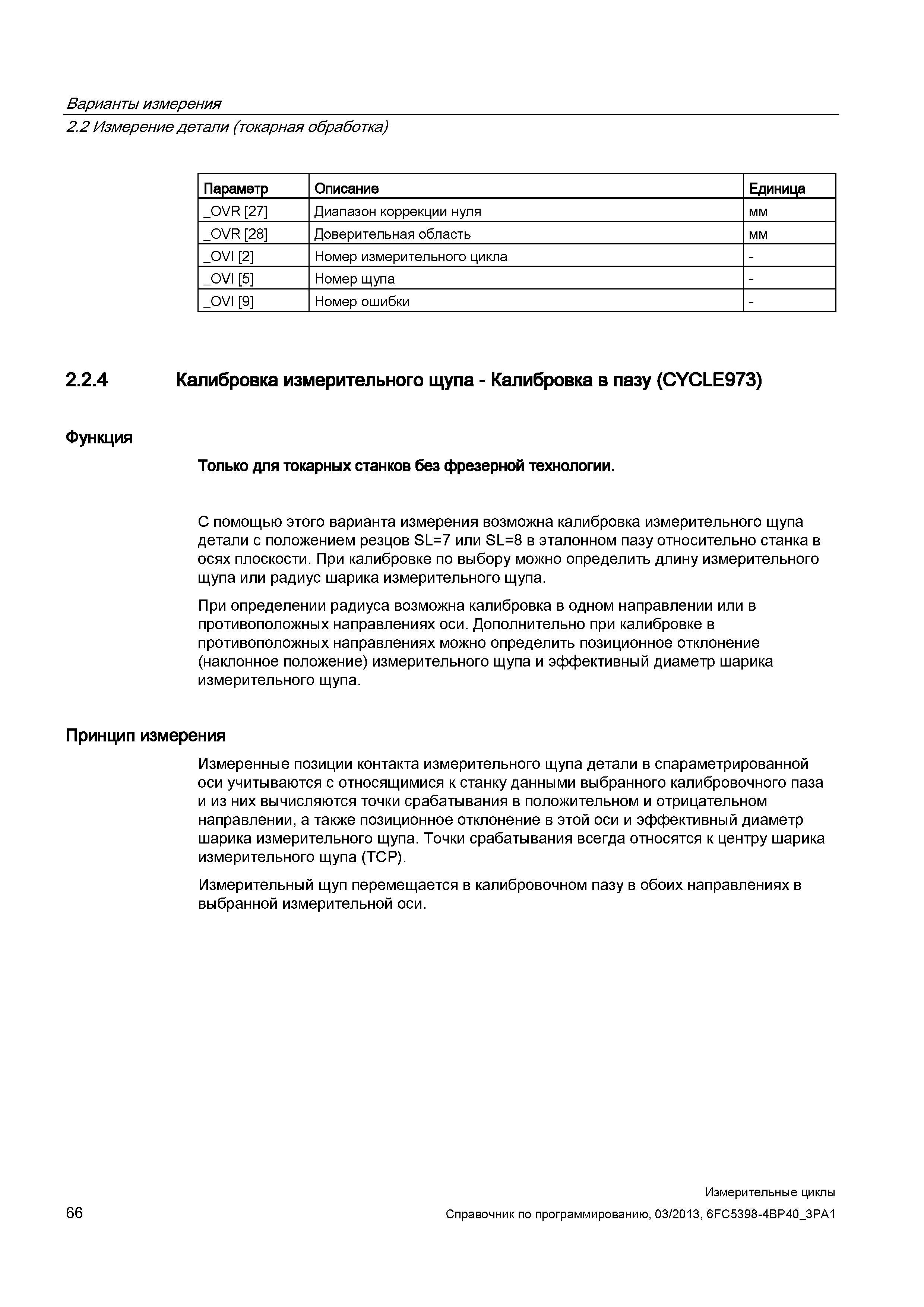

Варианты измерения 2.2 Измерение детали (токарная обработка) Параметр Описание Единица _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - 2.2.4 Калибровка измерительного щупа - Калибровка в пазу (CYCLE973) Функция Только для токарных станков без фрезерной технологии. С помощью этого варианта измерения возможна калибровка измерительного щупа детали с положением резцов SL=7 или SL=8 в эталонном пазу относительно станка в осях плоскости. При калибровке по выбору можно определить длину измерительного щупа или радиус шарика измерительного щупа. При определении радиуса возможна калибровка в одном направлении или в противоположных направлениях оси. Дополнительно при калибровке в противоположных направлениях можно определить позиционное отклонение (наклонное положение) измерительного щупа и эффективный диаметр шарика измерительного щупа. Принцип измерения Измеренные позиции контакта измерительного щупа детали в спараметрированной оси учитываются с относящимися к станку данными выбранного калибровочного паза и из них вычисляются точки срабатывания в положительном и отрицательном направлении, а также позиционное отклонение в этой оси и эффективный диаметр шарика измерительного щупа. Точки срабатывания всегда относятся к центру шарика измерительного щупа (TCP). Измерительный щуп перемещается в калибровочном пазу в обоих направлениях в выбранной измерительной оси. 66 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
