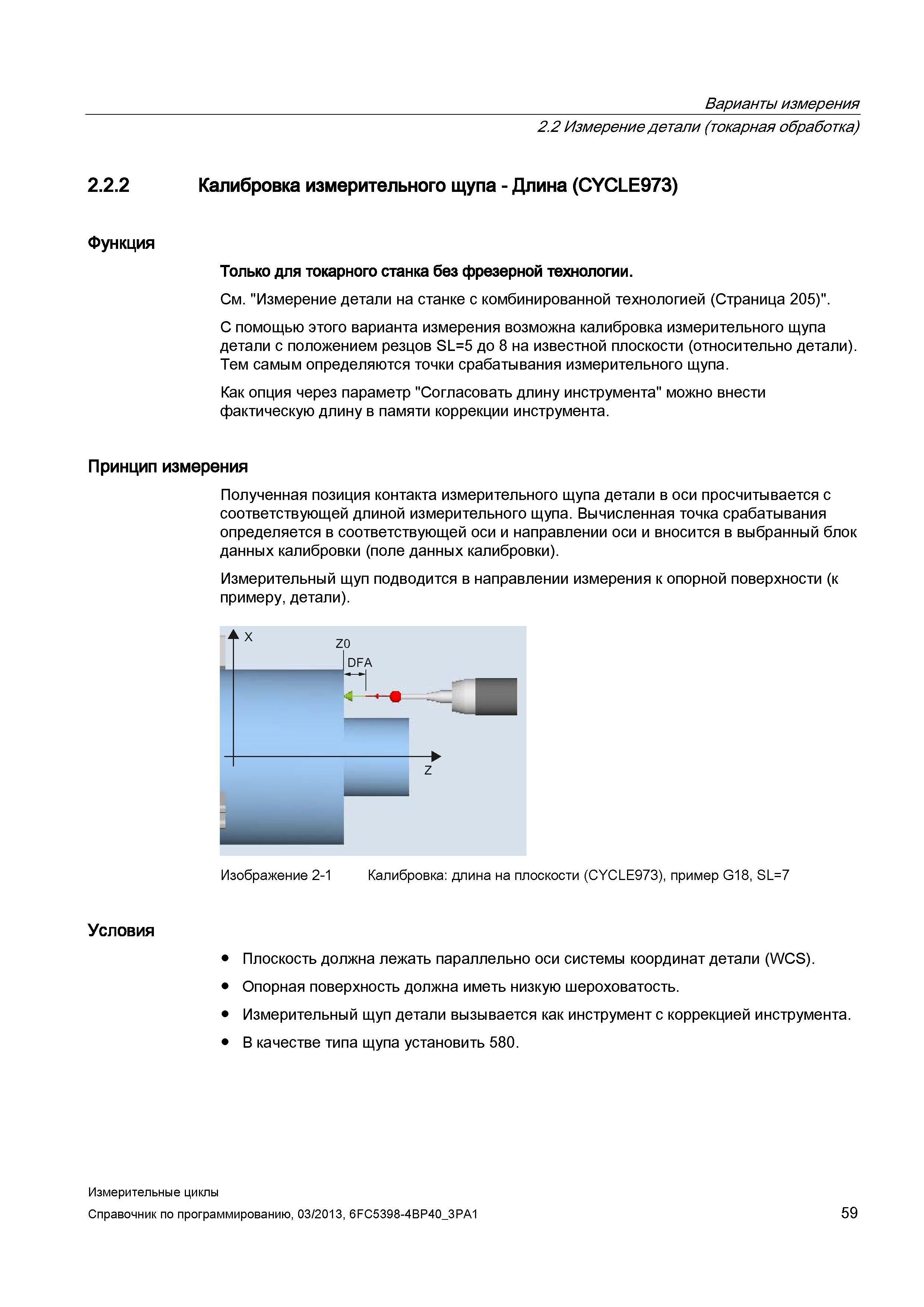

Варианты измерения 2.2 Измерение детали (токарная обработка) 2.2.2 Калибровка измерительного щупа - Длина (CYCLE973) Функция Только для токарного станка без фрезерной технологии. См. "Измерение детали на станке с комбинированной технологией (Страница 205)". С помощью этого варианта измерения возможна калибровка измерительного щупа детали с положением резцов SL=5 до 8 на известной плоскости (относительно детали). Тем самым определяются точки срабатывания измерительного щупа. Как опция через параметр "Согласовать длину инструмента" можно внести фактическую длину в памяти коррекции инструмента. Принцип измерения Полученная позиция контакта измерительного щупа детали в оси просчитывается с соответствующей длиной измерительного щупа. Вычисленная точка срабатывания определяется в соответствующей оси и направлении оси и вносится в выбранный блок данных калибровки (поле данных калибровки). Измерительный щуп подводится в направлении измерения к опорной поверхности (к примеру, детали). Изображение 2-1 Калибровка: длина на плоскости (CYCLE973), пример G18, SL=7 Условия Плоскость должна лежать параллельно оси системы координат детали (WСS). Опорная поверхность должна иметь низкую шероховатость. Измерительный щуп детали вызывается как инструмент с коррекцией инструмента. В качестве типа щупа установить 580. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 59
