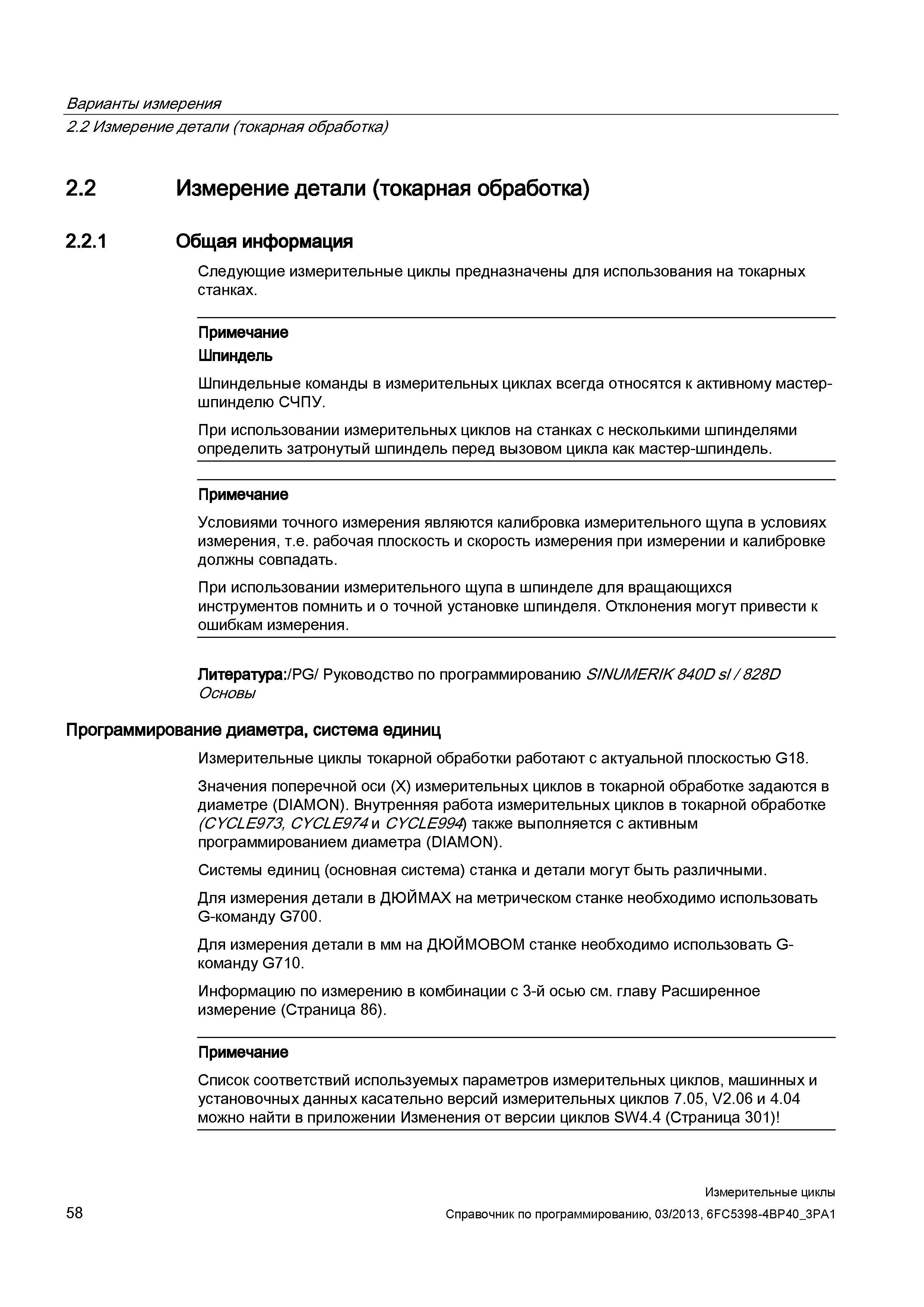

58 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.58

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 58 0058 Lab2u

Варианты измерения 2.2 Измерение детали (токарная обработка) 2.2 Измерение детали (токарная обработка) 2.2.1 Общая информация Следующие измерительные циклы предназначены для использования на токарных станках. Примечание Шпиндель Шпиндельные команды в измерительных циклах всегда относятся к активному мастер-шпинделю СЧПУ. При использовании измерительных циклов на станках с несколькими шпинделями определить затронутый шпиндель перед вызовом цикла как мастер-шпиндель. Примечание Условиями точного измерения являются калибровка измерительного щупа в условиях измерения, т.е. рабочая плоскость и скорость измерения при измерении и калибровке должны совпадать. При использовании измерительного щупа в шпинделе для вращающихся инструментов помнить и о точной установке шпинделя. Отклонения могут привести к ошибкам измерения. Литература:/PG/ Руководство по программированию SINUMERIK840D sl /828D Основы Программирование диаметра, система единиц Измерительные циклы токарной обработки работают с актуальной плоскостью G18. Значения поперечной оси (X) измерительных циклов в токарной обработке задаются в диаметре (DIAMON). Внутренняя работа измерительных циклов в токарной обработке (CYCLE973, CYCLE974и CYCLE994) также выполняется с активным программированием диаметра (DIAMON). Системы единиц (основная система) станка и детали могут быть различными. Для измерения детали в ДЮЙМАХ на метрическом станке необходимо использовать G-команду G700. Для измерения детали в мм на ДЮЙМОВОМ станке необходимо использовать G-команду G710. Информацию по измерению в комбинации с 3-й осью см. главу Расширенное измерение (Страница 86). Примечание Список соответствий используемых параметров измерительных циклов, машинных и установочных данных касательно версий измерительных циклов 7.05, V2.06 и 4.04 можно найти в приложении Изменения от версии циклов SW4.4 (Страница 301) 58 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
