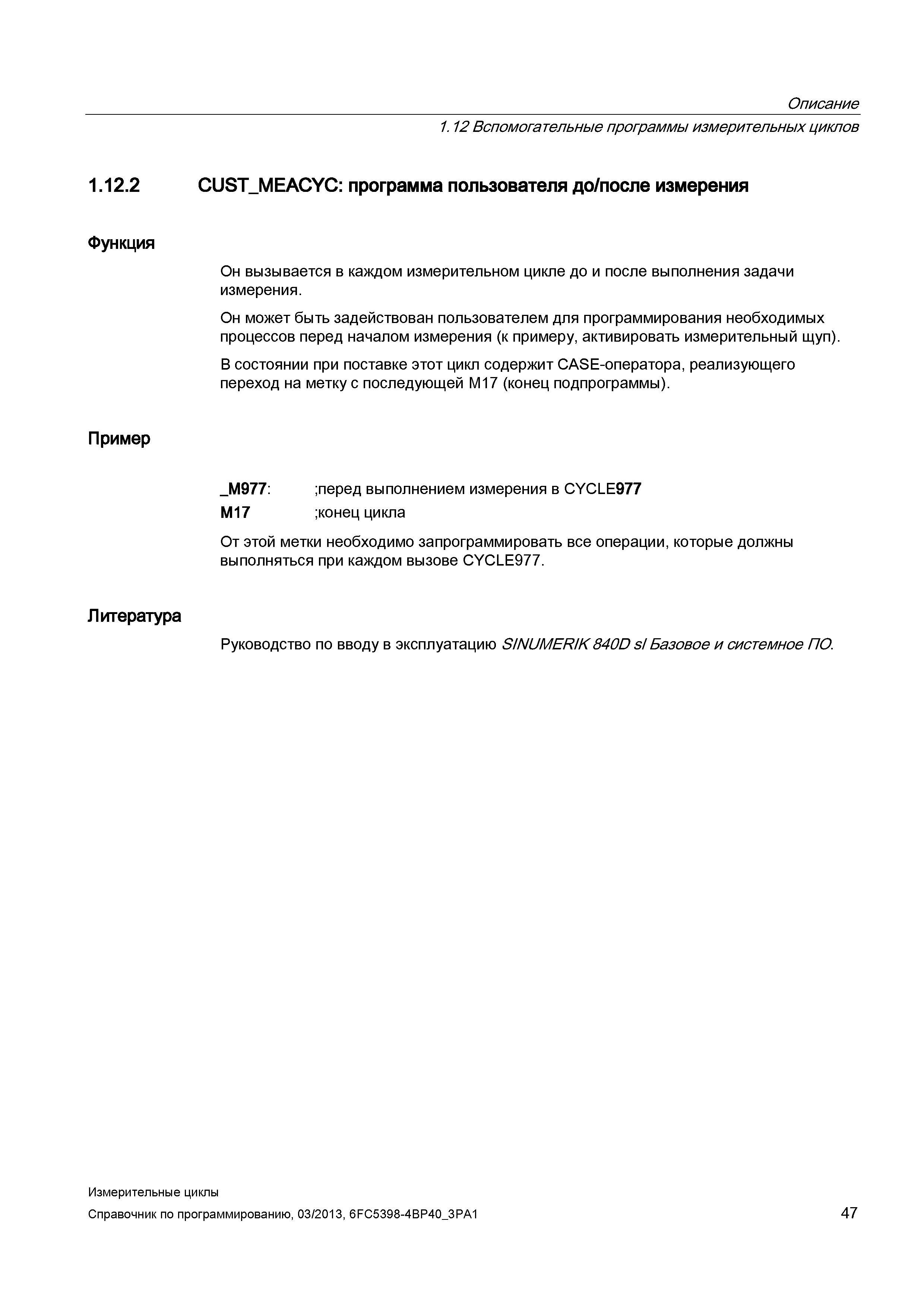

Описание 1.12 Вспомогательные программы измерительных циклов 1.12.2 CUST_MEACYC: программа пользователя до/после измерения Функция Он вызывается в каждом измерительном цикле до и после выполнения задачи измерения. Он может быть задействован пользователем для программирования необходимых процессов перед началом измерения (к примеру, активировать измерительный щуп). В состоянии при поставке этот цикл содержит CASE-оператора, реализующего переход на метку с последующей M17 (конец подпрограммы). Пример _M977: ;перед выполнением измерения в CYCLE977 M17 ;конец цикла От этой метки необходимо запрограммировать все операции, которые должны выполняться при каждом вызове CYCLE977. Литература Руководство по вводу в эксплуатацию SINUMERIK840D sl Базовое и системное ПО. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 47
