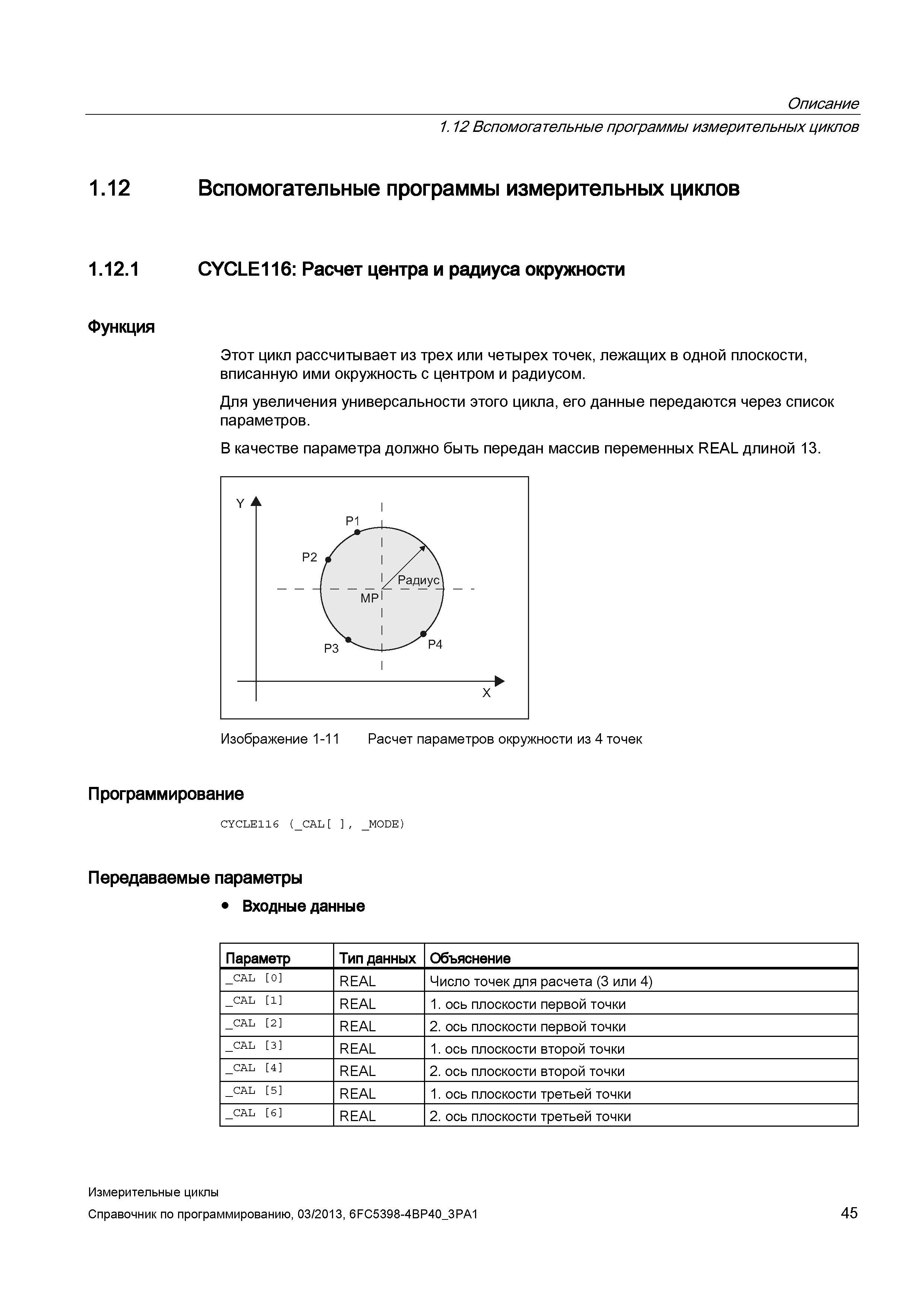

Описание 1.12 Вспомогательные программы измерительных циклов 1.12 Вспомогательные программы измерительных циклов 1.12.1 CYCLE116: Расчет центра и радиуса окружности Функция Этот цикл рассчитывает из трех или четырех точек, лежащих в одной плоскости, вписанную ими окружность с центром и радиусом. Для увеличения универсальности этого цикла, его данные передаются через список параметров. В качестве параметра должно быть передан массив переменных REAL длиной 13. Y i 1 PL 4— Р2 / 1 1 1/Радиус "1 МР' 1 Р —1— р4 1 W X Изображение 1-11 Расчет параметров окружности из 4 точек Программирование CYCLE116 (_CAL , _MODE) Передаваемые параметры Входные данные Параметр Тип данных Объяснение _CAL 0 REAL Число точек для расчета (3 или 4) _CAL 1 REAL 1. ось плоскости первой точки _CAL 2 REAL 2. ось плоскости первой точки _CAL 3 REAL 1. ось плоскости второй точки _CAL 4 REAL 2. ось плоскости второй точки _CAL 5 REAL 1. ось плоскости третьей точки _CAL 6 REAL 2. ось плоскости третьей точки Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 45
