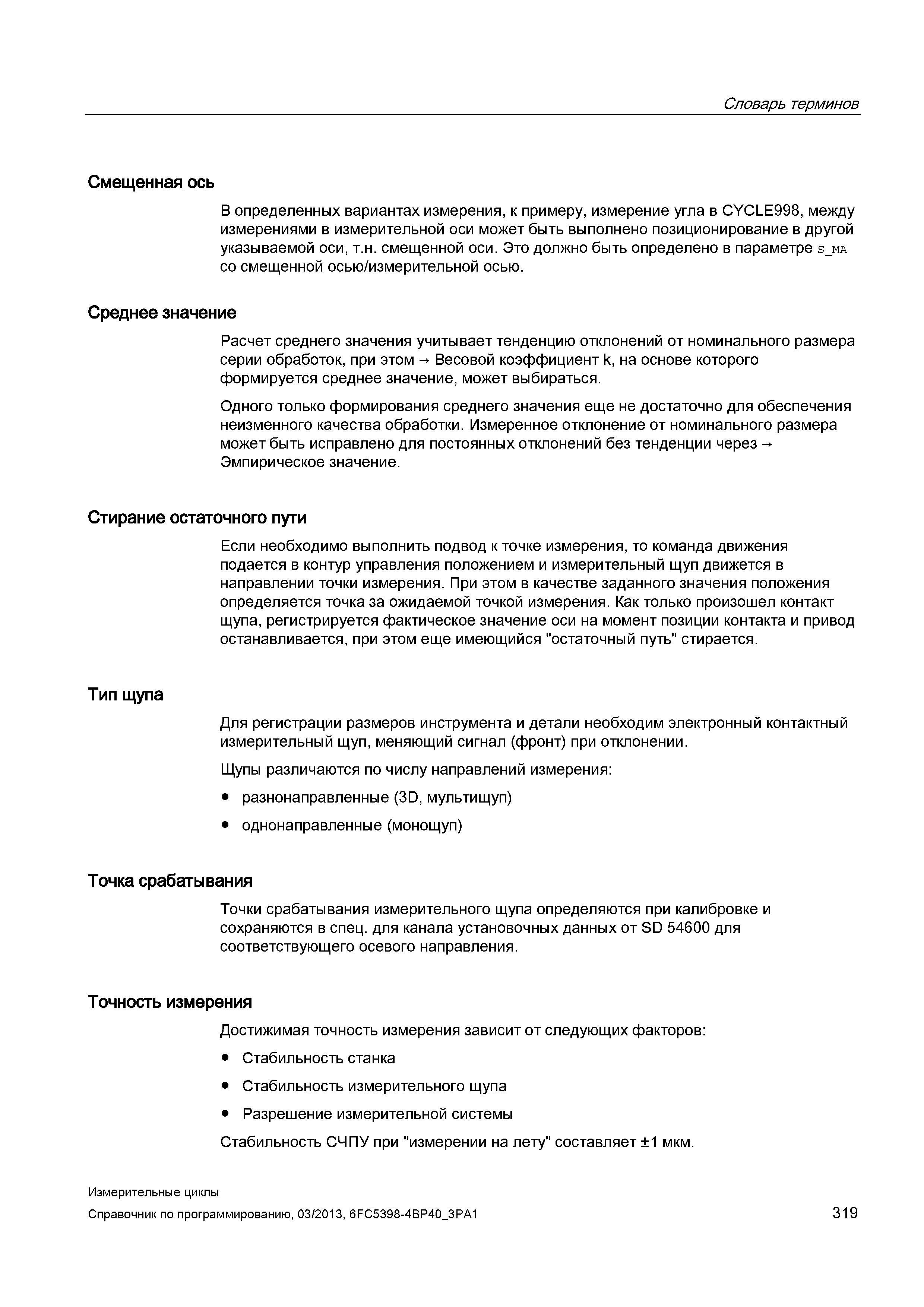

Словарь терминов Смещенная ось В определенных вариантах измерения, к примеру, измерение угла в CYCLE998, между измерениями в измерительной оси может быть выполнено позиционирование в другой указываемой оси, т.н. смещенной оси. Это должно быть определено в параметре s_ma со смещенной осью/измерительной осью. Среднее значение Расчет среднего значения учитывает тенденцию отклонений от номинального размера серии обработок, при этом Весовой коэффициент k, на основе которого формируется среднее значение, может выбираться. Одного только формирования среднего значения еще не достаточно для обеспечения неизменного качества обработки. Измеренное отклонение от номинального размера может быть исправлено для постоянных отклонений без тенденции через Эмпирическое значение. Стирание остаточного пути Если необходимо выполнить подвод к точке измерения, то команда движения подается в контур управления положением и измерительный щуп движется в направлении точки измерения. При этом в качестве заданного значения положения определяется точка за ожидаемой точкой измерения. Как только произошел контакт щупа, регистрируется фактическое значение оси на момент позиции контакта и привод останавливается, при этом еще имеющийся "остаточный путь" стирается. Тип щупа Для регистрации размеров инструмента и детали необходим электронный контактный измерительный щуп, меняющий сигнал (фронт) при отклонении. Щупы различаются по числу направлений измерения: разнонаправленные (3D, мультищуп) однонаправленные (монощуп) Точка срабатывания Точки срабатывания измерительного щупа определяются при калибровке и сохраняются в спец. для канала установочных данных от SD 54600 для соответствующего осевого направления. Точность измерения Достижимая точность измерения зависит от следующих факторов: Стабильность станка Стабильность измерительного щупа Разрешение измерительной системы Стабильность СЧПУ при "измерении на лету" составляет ±1 мкм. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 319
