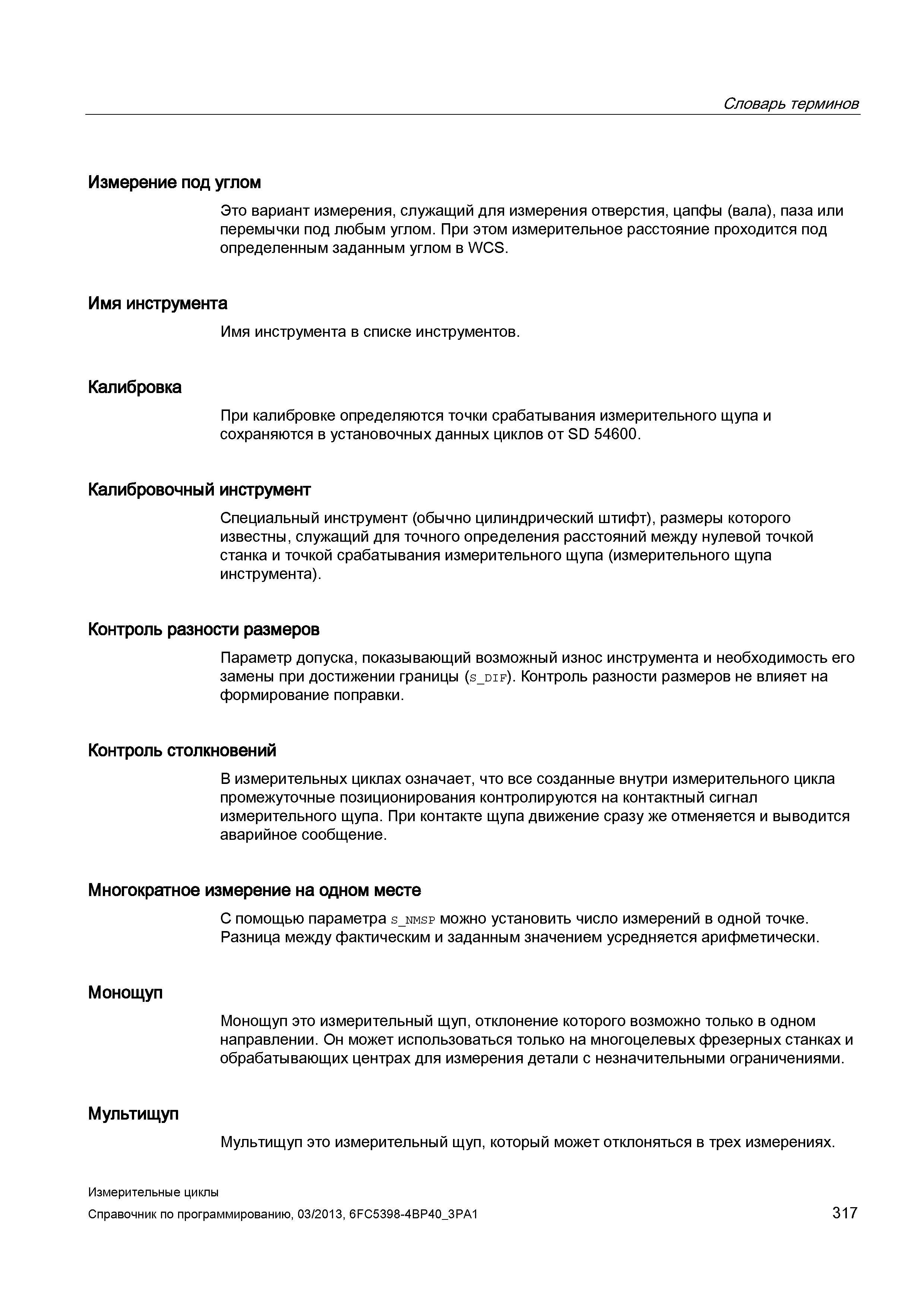

Словарь терминов Измерение под углом Это вариант измерения, служащий для измерения отверстия, цапфы (вала), паза или перемычки под любым углом. При этом измерительное расстояние проходится под определенным заданным углом в WCS. Имя инструмента Имя инструмента в списке инструментов. Калибровка При калибровке определяются точки срабатывания измерительного щупа и сохраняются в установочных данных циклов от SD 54600. Калибровочный инструмент Специальный инструмент (обычно цилиндрический штифт), размеры которого известны, служащий для точного определения расстояний между нулевой точкой станка и точкой срабатывания измерительного щупа (измерительного щупа инструмента). Контроль разности размеров Параметр допуска, показывающий возможный износ инструмента и необходимость его замены при достижении границы (s_dif). Контроль разности размеров не влияет на формирование поправки. Контроль столкновений В измерительных циклах означает, что все созданные внутри измерительного цикла промежуточные позиционирования контролируются на контактный сигнал измерительного щупа. При контакте щупа движение сразу же отменяется и выводится аварийное сообщение. Многократное измерение на одном месте Монощуп Мультищуп С помощью параметра s_nmsp можно установить число измерений в одной точке. Разница между фактическим и заданным значением усредняется арифметически. Монощуп это измерительный щуп, отклонение которого возможно только в одном направлении. Он может использоваться только на многоцелевых фрезерных станках и обрабатывающих центрах для измерения детали с незначительными ограничениями. Мультищуп это измерительный щуп, который может отклоняться в трех измерениях. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 317
