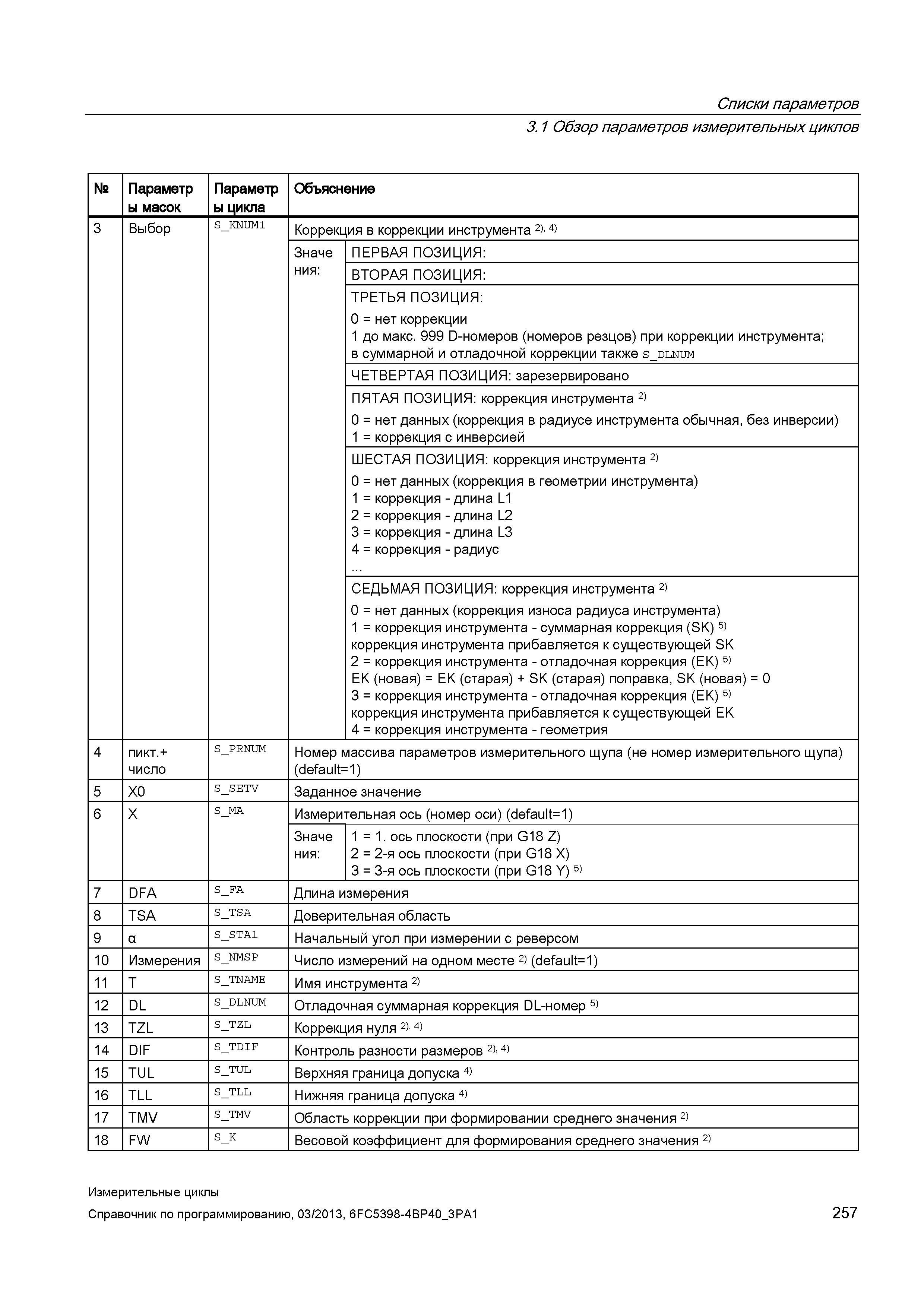

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметр ы масок Параметр ы цикла Объяснение 3 Выбор S_KNUM1 Коррекция в коррекции инструмента 2), 4) Значе ПЕРВАЯ ПОЗИЦИЯ: ния: ВТОРАЯ ПОЗИЦИЯ: ТРЕТЬЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 999 D-номеров (номеров резцов) при коррекции инструмента; в суммарной и отладочной коррекции также s_dlnum ЧЕТВЕРТАЯ ПОЗИЦИЯ: зарезервировано ПЯТАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция в радиусе инструмента обычная, без инверсии) 1 = коррекция с инверсией ШЕСТАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция в геометрии инструмента) 1 = коррекция - длина L1 2 = коррекция - длина L2 3 = коррекция - длина L3 4 = коррекция - радиус СЕДЬМАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция износа радиуса инструмента) 1 = коррекция инструмента - суммарная коррекция (SK) 5) коррекция инструмента прибавляется к существующей SK 2 = коррекция инструмента - отладочная коррекция (EK) 5) EK (новая) = EK (старая) + SK (старая) поправка, SK (новая) = 0 3 = коррекция инструмента - отладочная коррекция (EK) 5) коррекция инструмента прибавляется к существующей EK 4 = коррекция инструмента - геометрия 4 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (default=1) 5 X0 S_SETV Заданное значение 6 X S_MA Измерительная ось (номер оси) (default=1) Значе ния: 1 = 1. ось плоскости (при G18 Z) 2 = 2-я ось плоскости (при G18 X) 3 = 3-я ось плоскости (при G18 Y) 5) 7 DFA S_FA Длина измерения 8 TSA S_TSA Доверительная область 9 а S_STA1 Начальный угол при измерении с реверсом 10 Измерения S_NMSP Число измерений на одном месте 2) (default=1) 11 T S_TNAME Имя инструмента 2) 12 DL S_DLNUM Отладочная суммарная коррекция DL-номер 5) 13 TZL S_TZL Коррекция нуля 2), 4) 14 DIF S_TDIF Контроль разности размеров 2) 4) 15 TUL S_TUL Верхняя граница допуска 4) 16 TLL S_TLL Нижняя граница допуска 4) 17 TMV S_TMV Область коррекции при формировании среднего значения 2) 18 FW S_K Весовой коэффициент для формирования среднего значения 2) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 257
