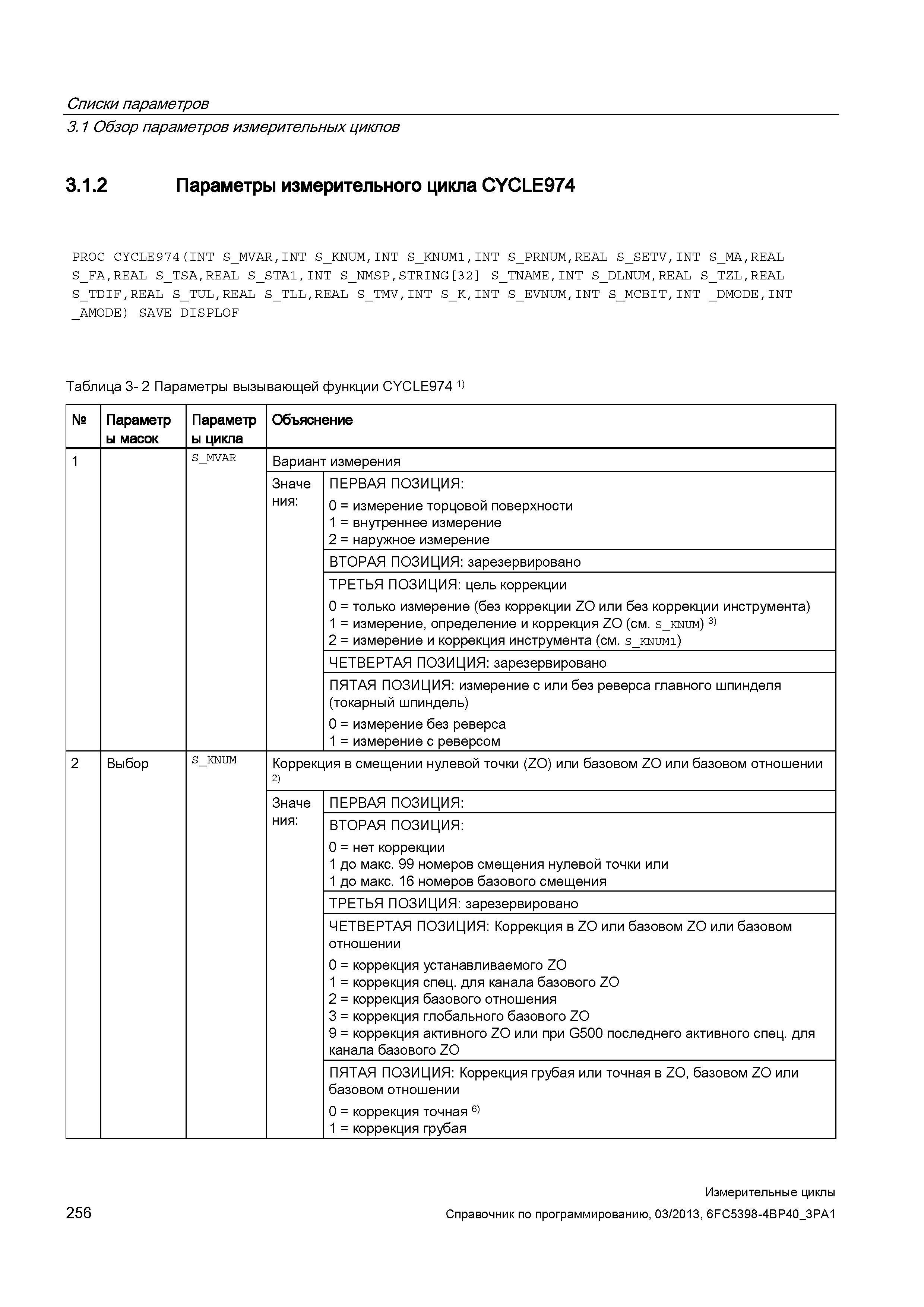

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.2 Параметры измерительного цикла CYCLE974 PROC CYCLE974(INT S_MVAR,INT S_KNUM,INT S_KNUM1,INT S_PRNUM,REAL S_SETV,INT S_MA,REAL S_FA,REAL S_TSA,REAL S_STA1,INT S_NMSP,STRING 32 S_TNAME,INT S_DLNUM,REAL S_TZL,REAL S_TDIF,REAL S_TUL,REAL S_TLL,REAL S_TMV,INT S_K,INT S_EVNUM,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE DISPLOF Таблица 3- 2 Параметры вызывающей функции CYCLE974 1) № Параметр ы масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: 0 = измерение торцовой поверхности 1 = внутреннее измерение 2 = наружное измерение ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: цель коррекции 0 = только измерение (без коррекции ZO или без коррекции инструмента) 1 = измерение, определение и коррекция ZO (см. s_knum) 3) 2 = измерение и коррекция инструмента (см. s_knum1) ЧЕТВЕРТАЯ ПОЗИЦИЯ: зарезервировано ПЯТАЯ ПОЗИЦИЯ: измерение с или без реверса главного шпинделя (токарный шпиндель) 0 = измерение без реверса 1 = измерение с реверсом 2 Выбор S_KNUM Коррекция в смещении нулевой точки (ZO) или базовом ZO или базовом отношении 2) Значе ПЕРВАЯ ПОЗИЦИЯ: ния: ВТОРАЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 99 номеров смещения нулевой точки или 1 до макс. 16 номеров базового смещения ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: Коррекция в ZO или базовом ZO или базовом отношении 0 = коррекция устанавливаемого ZO 1 = коррекция спец. для канала базового ZO 2 = коррекция базового отношения 3 = коррекция глобального базового ZO 9 = коррекция активного ZO или при G500 последнего активного спец. для канала базового ZO ПЯТАЯ ПОЗИЦИЯ: Коррекция грубая или точная в ZO, базовом ZO или базовом отношении 0 = коррекция точная 6) 1 = коррекция грубая 256 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
