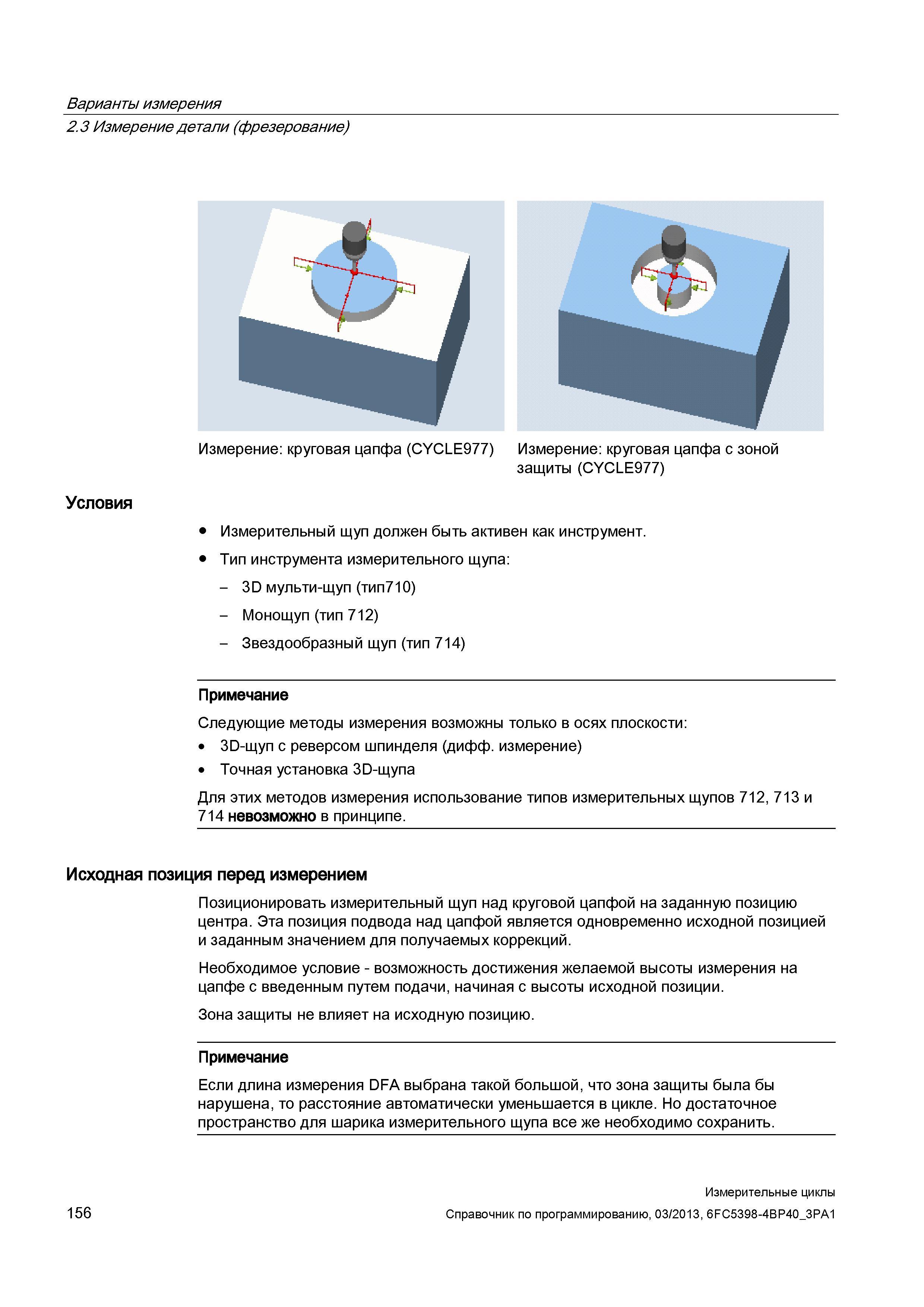

Варианты измерения 2.3 Измерение детали (фрезерование) Измерение: круговая цапфа (CYCLE977) Измерение: круговая цапфа с зоной защиты (CYCLE977) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - Звездообразный щуп (тип 714) Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. Исходная позиция перед измерением Позиционировать измерительный щуп над круговой цапфой на заданную позицию центра. Эта позиция подвода над цапфой является одновременно исходной позицией и заданным значением для получаемых коррекций. Необходимое условие - возможность достижения желаемой высоты измерения на цапфе с введенным путем подачи, начиная с высоты исходной позиции. Зона защиты не влияет на исходную позицию. Примечание Если длина измерения DFA выбрана такой большой, что зона защиты была бы нарушена, то расстояние автоматически уменьшается в цикле. Но достаточное пространство для шарика измерительного щупа все же необходимо сохранить. 156 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
