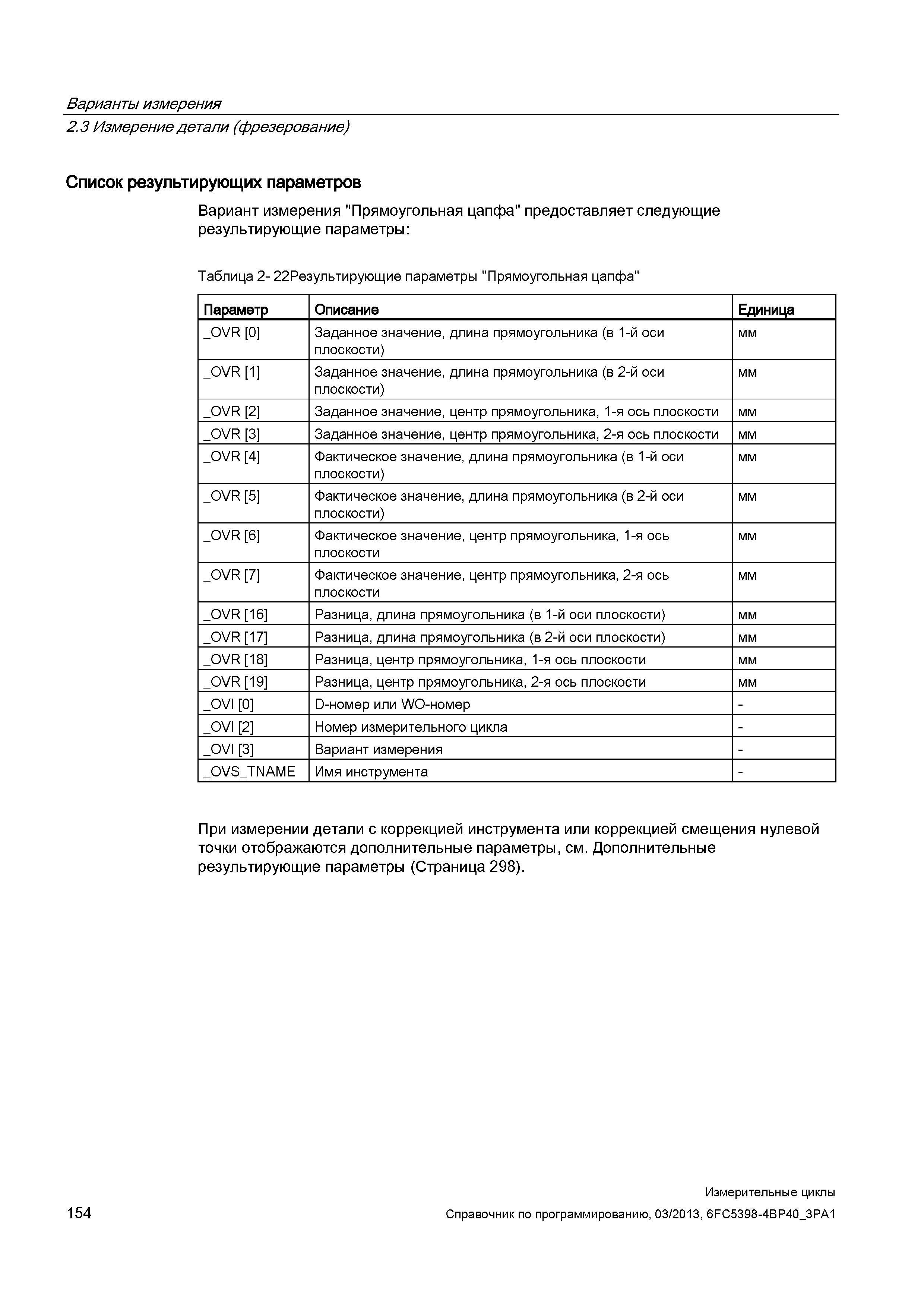

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Прямоугольная цапфа" предоставляет следующие результирующие параметры: Таблица 2- 22Результирующие параметры "Прямоугольная цапфа" Параметр Описание Единица _OVR 0 Заданное значение, длина прямоугольника (в 1-й оси плоскости) мм _OVR 1 Заданное значение, длина прямоугольника (в 2-й оси плоскости) мм _OVR 2 Заданное значение, центр прямоугольника, 1-я ось плоскости мм _OVR 3 Заданное значение, центр прямоугольника, 2-я ось плоскости мм _OVR 4 Фактическое значение, длина прямоугольника (в 1-й оси плоскости) мм _OVR 5 Фактическое значение, длина прямоугольника (в 2-й оси плоскости) мм _OVR 6 Фактическое значение, центр прямоугольника, 1-я ось плоскости мм _OVR 7 Фактическое значение, центр прямоугольника, 2-я ось плоскости мм _OVR 16 Разница, длина прямоугольника (в 1-й оси плоскости) мм _OVR 17 Разница, длина прямоугольника (в 2-й оси плоскости) мм _OVR 18 Разница, центр прямоугольника, 1-я ось плоскости мм _OVR 19 Разница, центр прямоугольника, 2-я ось плоскости мм _OVI 0 D-номер или WO-номер - _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVS_TNAME Имя инструмента - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 154 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
