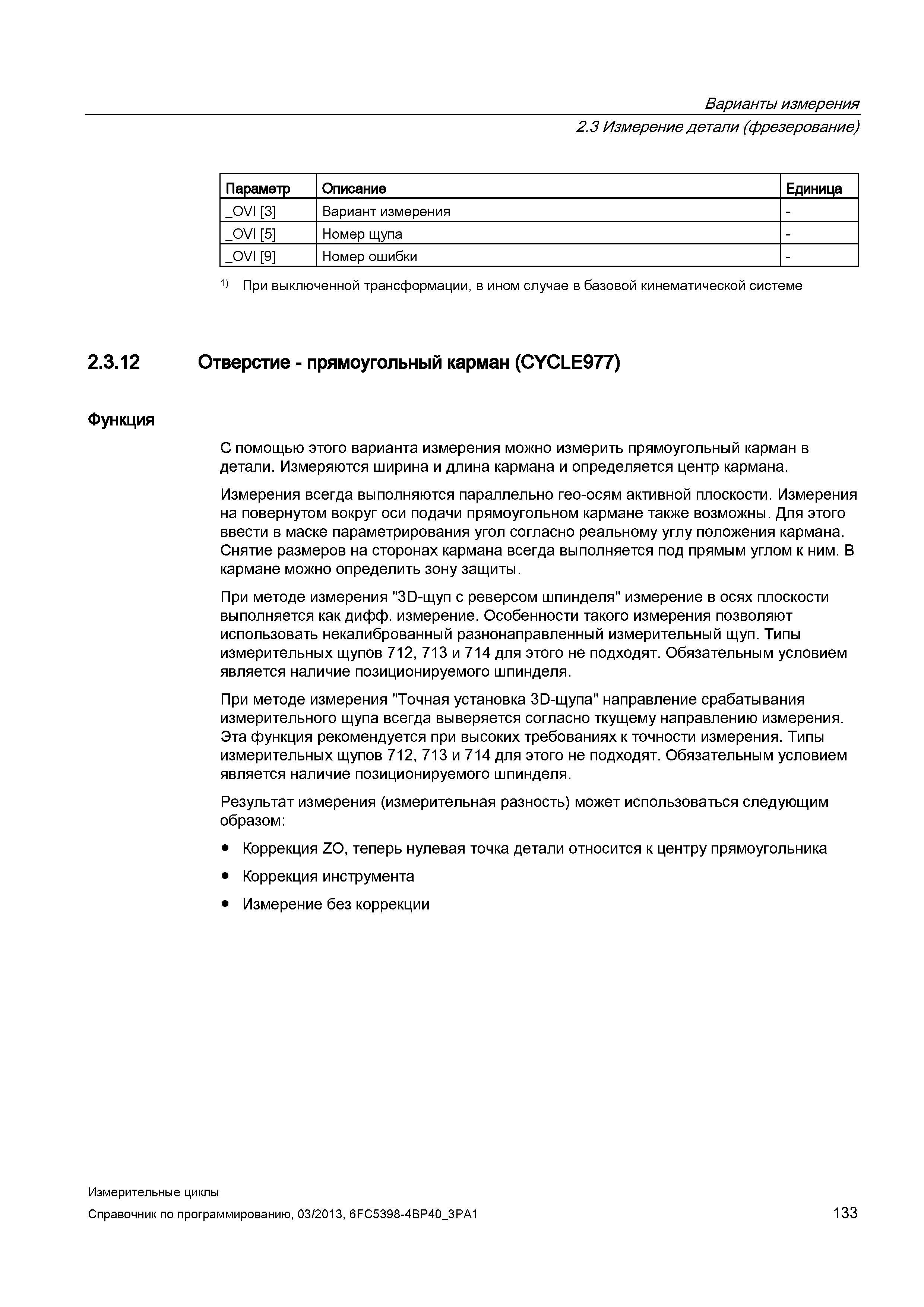

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица _OVI 3 Вариант измерения - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - 1) При выключенной трансформации, в ином случае в базовой кинематической системе 2.3.12 Отверстие - прямоугольный карман (CYCLE977) Функция С помощью этого варианта измерения можно измерить прямоугольный карман в детали. Измеряются ширина и длина кармана и определяется центр кармана. Измерения всегда выполняются параллельно гео-осям активной плоскости. Измерения на повернутом вокруг оси подачи прямоугольном кармане также возможны. Для этого ввести в маске параметрирования угол согласно реальному углу положения кармана. Снятие размеров на сторонах кармана всегда выполняется под прямым углом к ним. В кармане можно определить зону защиты. При методе измерения ' -щуп с реверсом шпинделя" измерение в осях плоскости выполняется как дифф. измерение. Особенности такого измерения позволяют использовать некалиброванный разнонаправленный измерительный щуп. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. При методе измерения "Точная установка 3D-щупа" направление срабатывания измерительного щупа всегда выверяется согласно ткущему направлению измерения. Эта функция рекомендуется при высоких требованиях к точности измерения. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Результат измерения (измерительная разность) может использоваться следующим образом: Коррекция ZO, теперь нулевая точка детали относится к центру прямоугольника Коррекция инструмента Измерение без коррекции Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 133
