132 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.132

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 132 0132 Lab2u

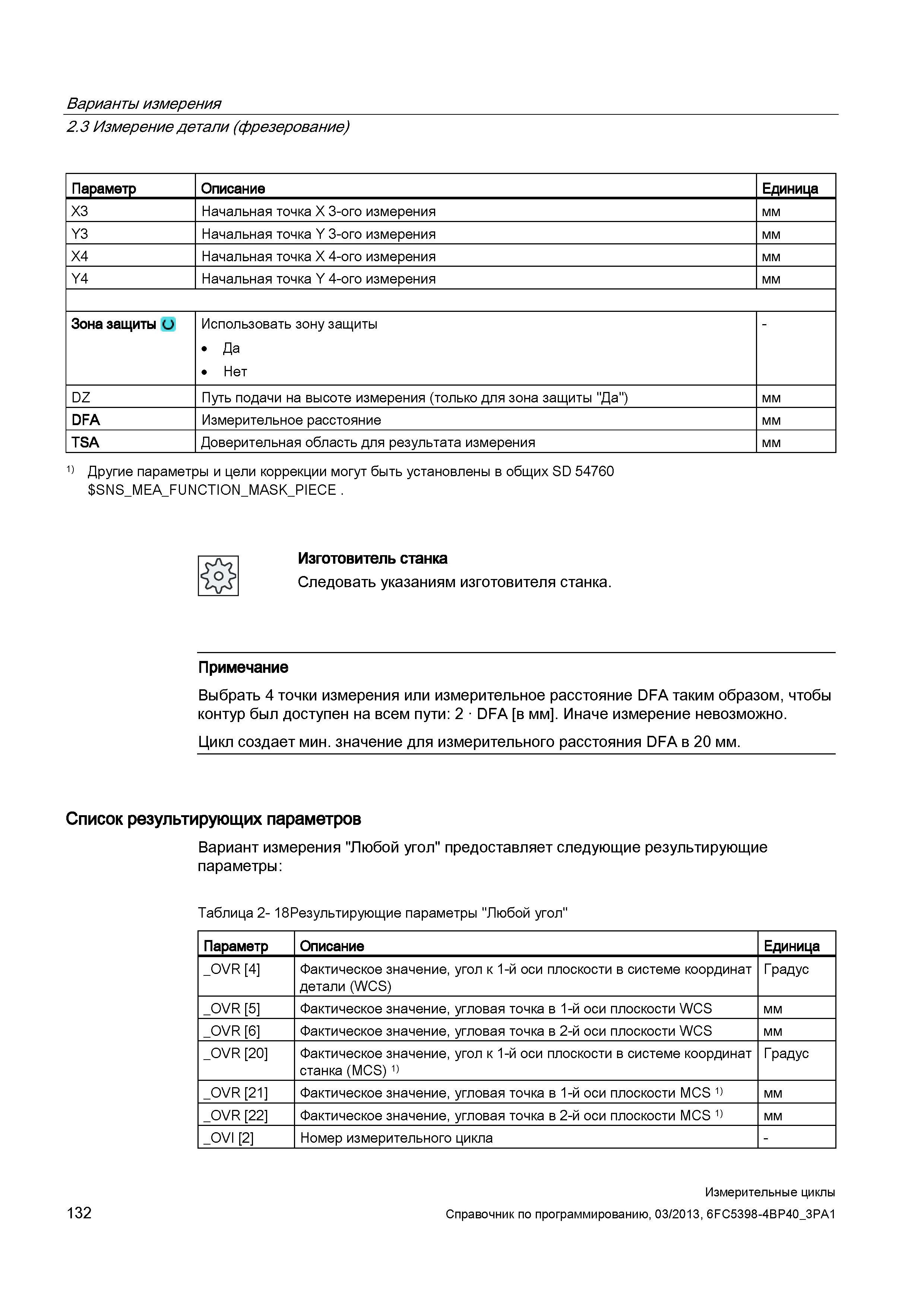

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица X3 Начальная точка X 3-ого измерения мм Y3 Начальная точка Y 3-ого измерения мм X4 Начальная точка X 4-ого измерения мм Y4 Начальная точка Y 4-ого измерения мм Зона защиты о Использовать зону защиты Да Нет DZ Путь подачи на высоте измерения (только для зона защиты "Да") мм DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм 1) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Изготовитель станка Следовать указаниям изготовителя станка. Примечание Выбрать 4 точки измерения или измерительное расстояние DFA таким образом, чтобы контур был доступен на всем пути: 2 DFA в мм Иначе измерение невозможно. Цикл создает мин. значение для измерительного расстояния DFA в 20 мм. Список результирующих параметров Вариант измерения "Любой угол" предоставляет следующие результирующие параметры: Таблица 2- 18Результирующие параметры "Любой угол" Параметр Описание Единица _OVR 4 Фактическое значение, угол к 1-й оси плоскости в системе координат детали (WСS) Градус _OVR 5 Фактическое значение, угловая точка в 1-й оси плоскости WСS мм _OVR 6 Фактическое значение, угловая точка в 2-й оси плоскости WСS мм _OVR 20 Фактическое значение, угол к 1-й оси плоскости в системе координат станка (МСS) 1) Градус _OVR 21 Фактическое значение, угловая точка в 1-й оси плоскости МСS 1) мм _OVR 22 Фактическое значение, угловая точка в 2-й оси плоскости МСS 1) мм _OVI 2 Номер измерительного цикла - 132 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
