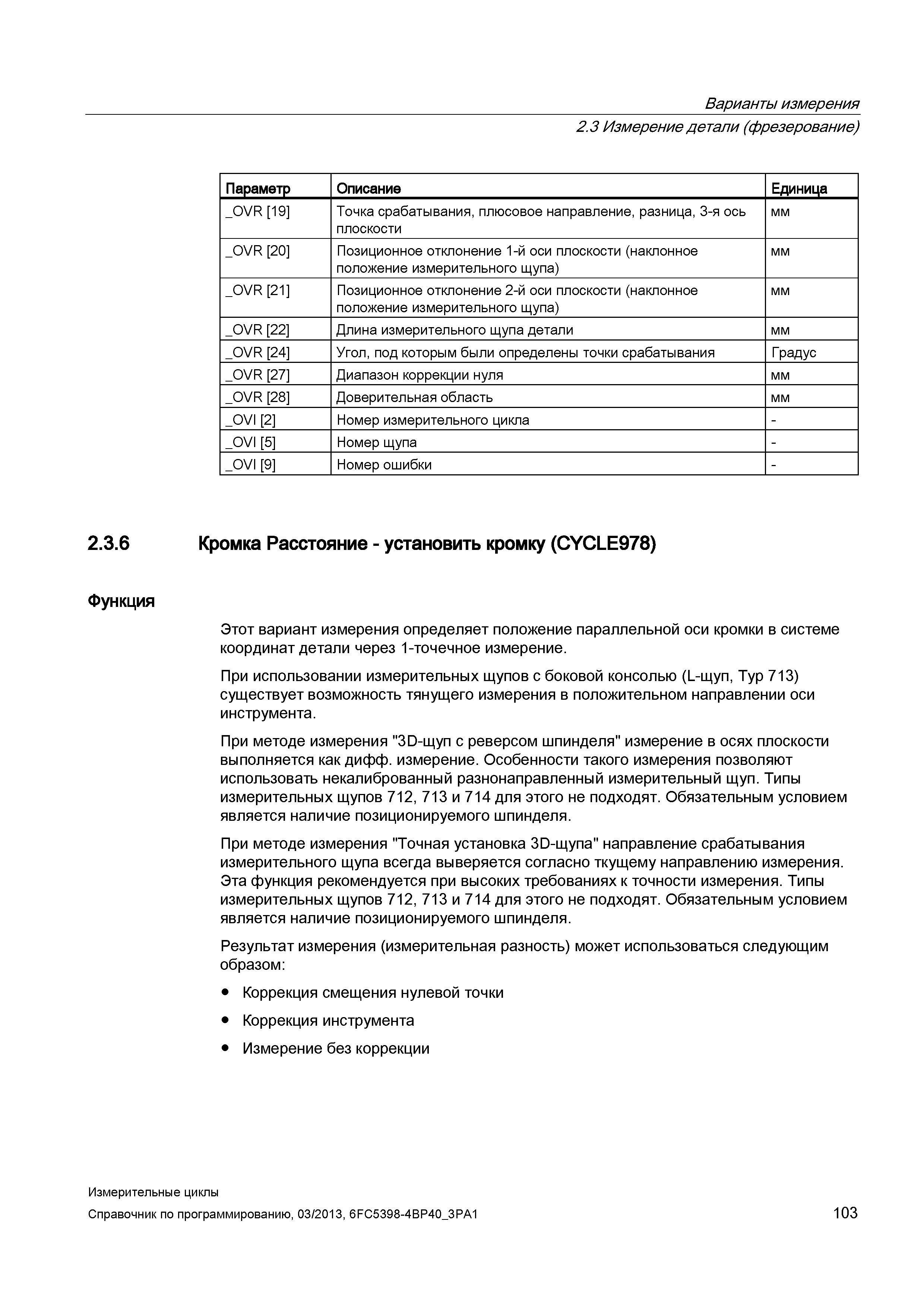

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.6 Функция Параметр Описание Единица _OVR 19 Точка срабатывания, плюсовое направление, разница, 3-я ось плоскости мм _OVR 20 Позиционное отклонение 1-й оси плоскости (наклонное положение измерительного щупа) мм _OVR 21 Позиционное отклонение 2-й оси плоскости (наклонное положение измерительного щупа) мм _OVR 22 Длина измерительного щупа детали мм _OVR 24 Угол, под которым были определены точки срабатывания Градус _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - Кромка Расстояние - установить кромку (CYCLE978) Этот вариант измерения определяет положение параллельной оси кромки в системе координат детали через 1-точечное измерение. При использовании измерительных щупов с боковой консолью (L-щуп, Typ 713) существует возможность тянущего измерения в положительном направлении оси инструмента. При методе измерения ' -щуп с реверсом шпинделя" измерение в осях плоскости выполняется как дифф. измерение. Особенности такого измерения позволяют использовать некалиброванный разнонаправленный измерительный щуп. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. При методе измерения "Точная установка 3D-щупа" направление срабатывания измерительного щупа всегда выверяется согласно ткущему направлению измерения. Эта функция рекомендуется при высоких требованиях к точности измерения. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Результат измерения (измерительная разность) может использоваться следующим образом: Коррекция смещения нулевой точки Коррекция инструмента Измерение без коррекции Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 103
