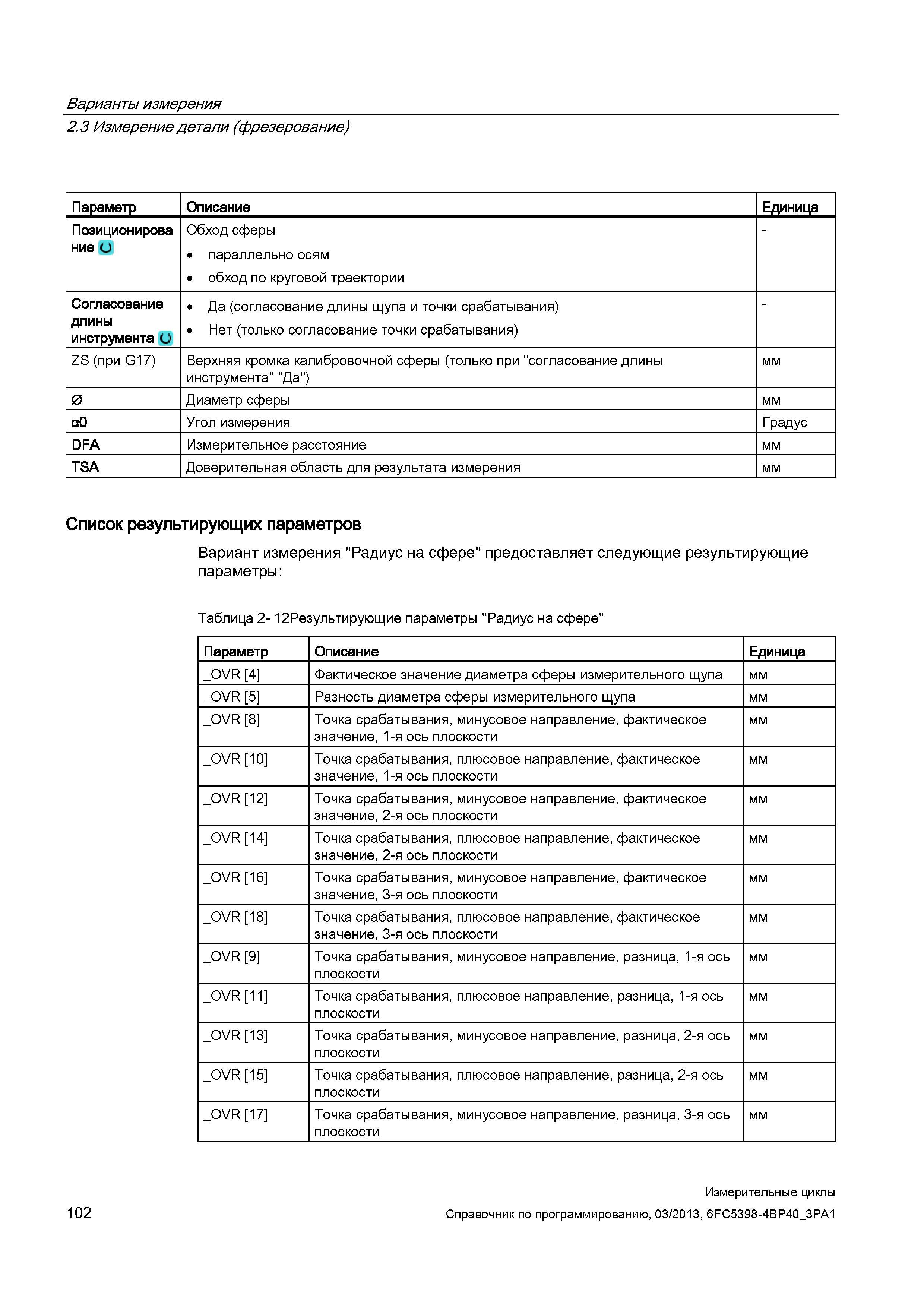

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица Позиционирова ние О Обход сферы параллельно осям обход по круговой траектории Согласование длины инструмента О Да (согласование длины щупа и точки срабатывания) Нет (только согласование точки срабатывания) ZS (при G17) Верхняя кромка калибровочной сферы (только при "согласование длины инструмента" "Да") мм 0 Диаметр сферы мм а0 Угол измерения Градус DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм Список результирующих параметров Вариант измерения "Радиус на сфере" предоставляет следующие результирующие параметры: Таблица 2- 12Результирующие параметры "Радиус на сфере" Параметр Описание Единица _OVR 4 Фактическое значение диаметра сферы измерительного щупа мм _OVR 5 Разность диаметра сферы измерительного щупа мм _OVR 8 Точка срабатывания, минусовое направление, фактическое значение, 1-я ось плоскости мм _OVR 10 Точка срабатывания, плюсовое направление, фактическое значение, 1-я ось плоскости мм _OVR 12 Точка срабатывания, минусовое направление, фактическое значение, 2-я ось плоскости мм _OVR 14 Точка срабатывания, плюсовое направление, фактическое значение, 2-я ось плоскости мм _OVR 16 Точка срабатывания, минусовое направление, фактическое значение, 3-я ось плоскости мм _OVR 18 Точка срабатывания, плюсовое направление, фактическое значение, 3-я ось плоскости мм _OVR 9 Точка срабатывания, минусовое направление, разница, 1-я ось плоскости мм _OVR 11 Точка срабатывания, плюсовое направление, разница, 1-я ось плоскости мм _OVR 13 Точка срабатывания, минусовое направление, разница, 2-я ось плоскости мм _OVR 15 Точка срабатывания, плюсовое направление, разница, 2-я ось плоскости мм _OVR 17 Точка срабатывания, минусовое направление, разница, 3-я ось плоскости мм 102 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
