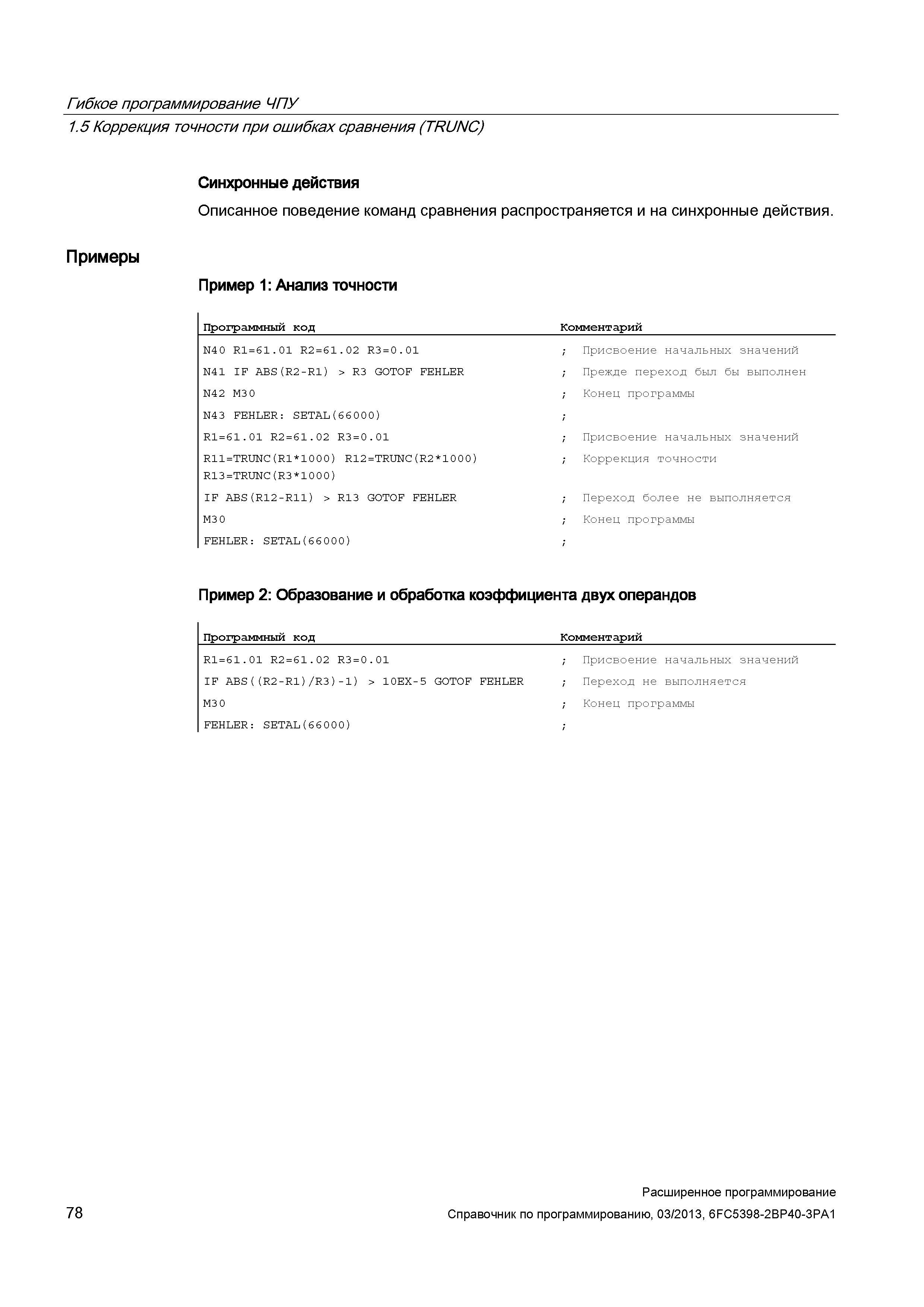

Гибкое программирование ЧПУ 1.5 Коррекция точности при ошибках сравнения (TRUNC) Синхронные действия Описанное поведение команд сравнения распространяется и на синхронные действия. Примеры Пример 1: Анализ точности Программный код N40 R1=61.01 R2=61.02 R3=0.01 N41 IF ABS(R2-R1) > R3 GOTOF FEHLER N42 M30 N4 3 FEHLER: SETAL(66 000) R1=61.01 R2=61.02 R3=0.01 R11=TRUNC(R1*1000) R12=TRUNC(R2*10 0 0) R13=TRUNC(R3*1000) IF ABS(R12-R11) > R13 GOTOF FEHLER M30 FEHLER: SETAL(66 000) Комментарий Присвоение начальных значений Прежде переход был бы выполнен Конец программы Присвоение начальных значений Коррекция точности Переход более не выполняется Конец программы Пример 2: Образование и обработка коэффициента двух операндов Программный код Комментарий R1=61.01 R2=61.02 R3=0.01 ; Присвоение начальных значений IF ABS((R2-R1)/R3)-1) > 10EX-5 GOTOF FEHLER ; Переход не выполняется M3 0 ; Конец программы FEHLER: SETAL(66 000) 78 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
