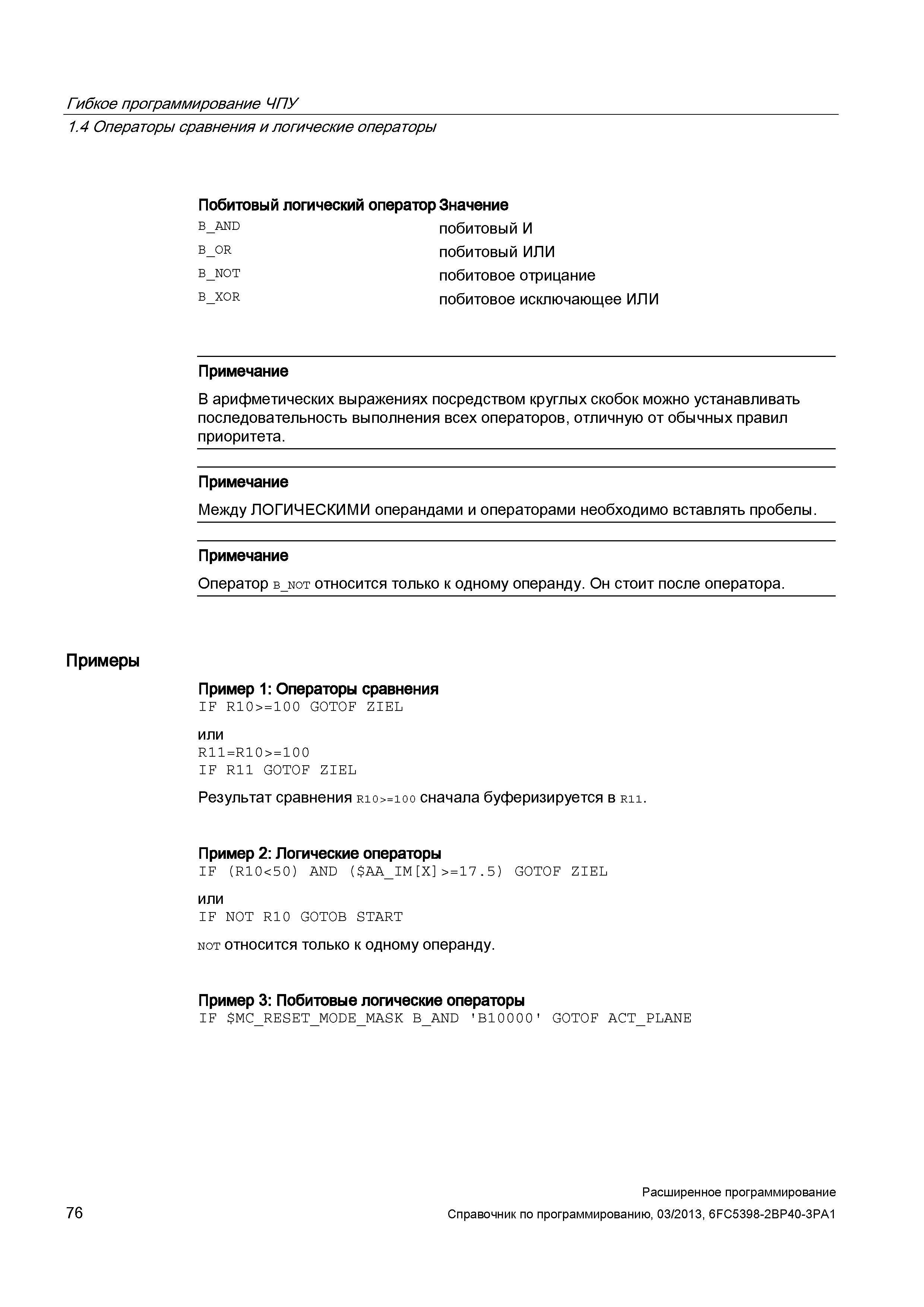

Гибкое программирование ЧПУ 1.4 Операторы сравнения и логические операторы Побитовый логический оператор Значение B_AND побитовый И B_OR побитовый ИЛИ B_NOT побитовое отрицание B_XOR побитовое исключающее ИЛИ Примечание В арифметических выражениях посредством круглых скобок можно устанавливать последовательность выполнения всех операторов, отличную от обычных правил приоритета. Примечание Между ЛОГИЧЕСКИМИ операндами и операторами необходимо вставлять пробелы. Примечание Оператор b_not относится только к одному операнду. Он стоит после оператора. Примеры Пример 1: Операторы сравнения IF R10>=100 GOTOF ZIEL или R11=R10>=100 IF R11 GOTOF ZIEL Результат сравнения R10>=100 сначала буферизируется в rh. Пример 2: Логические операторы IF (R10<5 0) AND ( AA_IM X >=17.5) GOTOF ZIEL или IF NOT R10 GOTOB START not относится только к одному операнду. Пример 3: Побитовые логические операторы IF MC_RESET_MODE_MASK B_AND 'B10000' GOTOF ACT_PLANE Расширенное программирование 76 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
