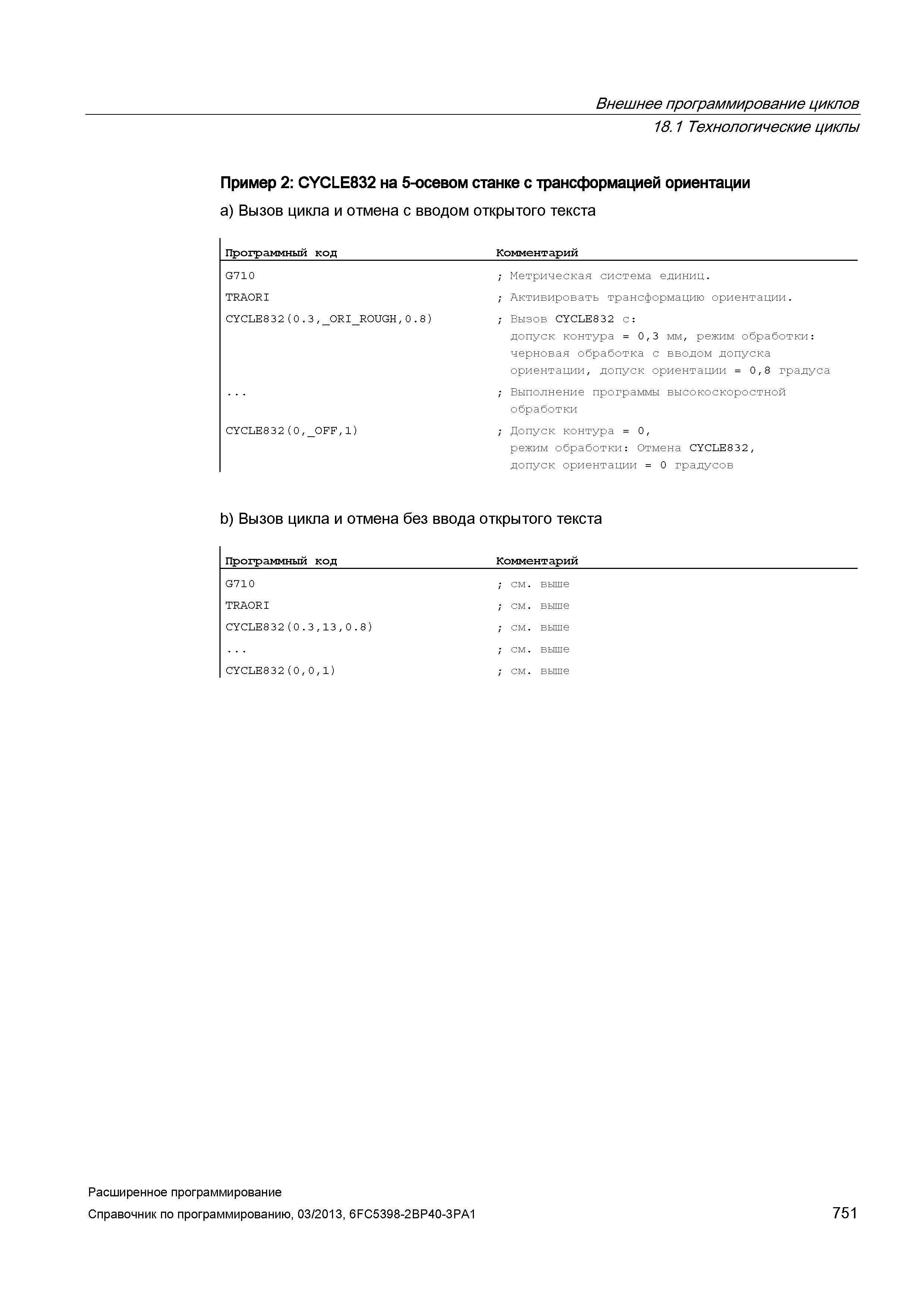

Внешнее программирование циклов 18.1 Технологические циклы Пример 2: CYCLE832 на 5-осевом станке с трансформацией ориентации а) Вызов цикла и отмена с вводом открытого текста Программный код Комментарий G710 ; Метрическая система единиц. TRAORI ; Активировать трансформацию ориентации. CYCLE8 32(0.3,_ORI_ROUGH,0.8) ; Вызов CYCLE832 с: допуск контура = 0,3 мм, режим обработки: черновая обработка с вводом допуска ориентации, допуск ориентации = 0,8 градуса ; Выполнение программы высокоскоростной обработки CYCLE832(0,_OFF,1) ; Допуск контура = 0, режим обработки: Отмена CYCLE832, допуск ориентации = 0 градусов b) Вызов цикла и отмена без ввода открытого текста Программный код Комментарий G710 ; см. выше TRAORI ; см. выше CYCLE832(0.3,13,0.8) ; см. выше ; см. выше CYCLE832(0,0,1) ; см. выше Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 751
