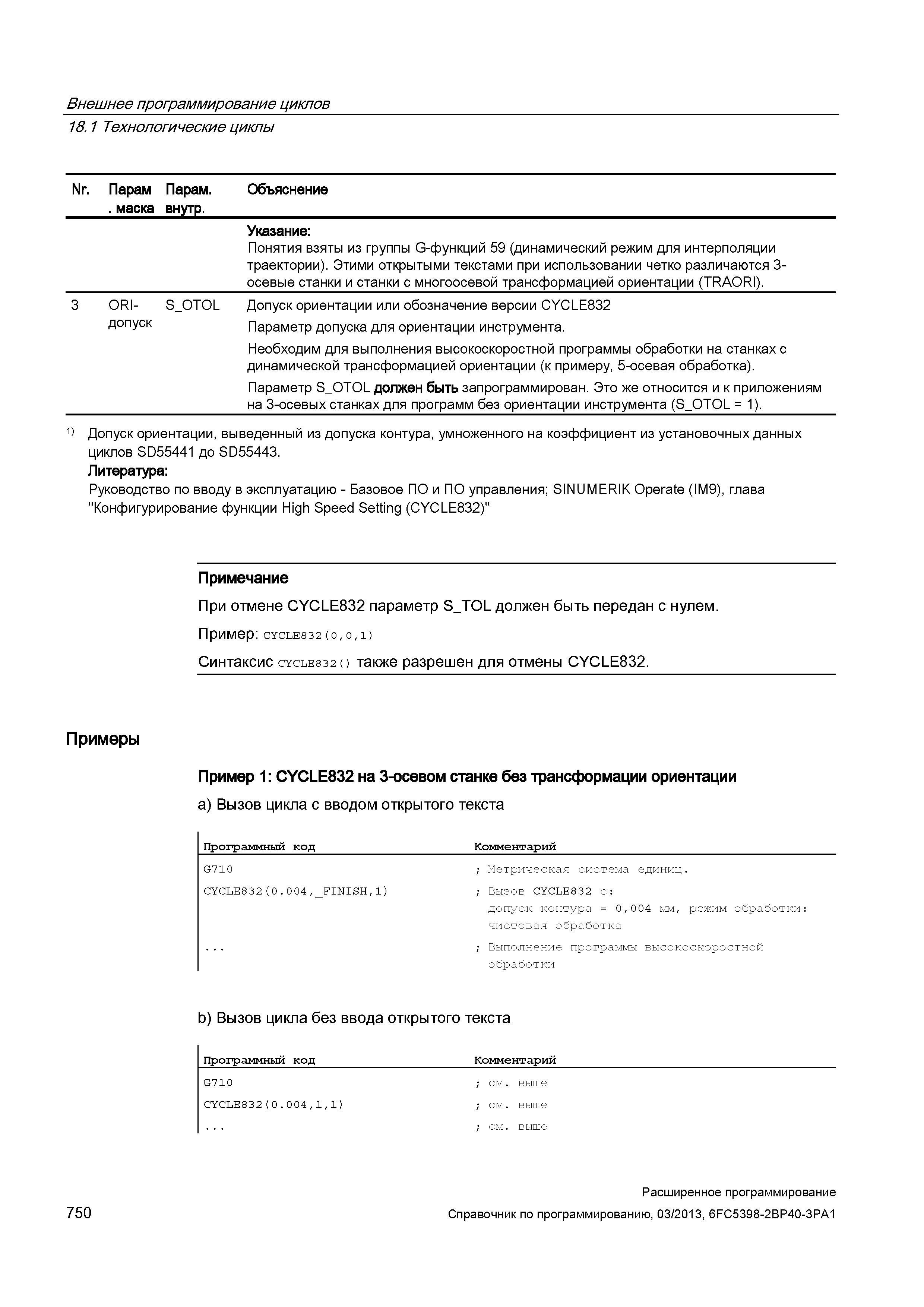

750 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.750

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 750 0750 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение Указание: Понятия взяты из группы G-функций 59 (динамический режим для интерполяции траектории). Этими открытыми текстами при использовании четко различаются 3осевые станки и станки с многоосевой трансформацией ориентации (TRAORI). 3 ORI-допуск S_OTOL Допуск ориентации или обозначение версии CYCLE832 Параметр допуска для ориентации инструмента. Необходим для выполнения высокоскоростной программы обработки на станках с динамической трансформацией ориентации (к примеру, 5-осевая обработка). Параметр S_OTOL должен быть запрограммирован. Это же относится и к приложениям на 3-осевых станках для программ без ориентации инструмента (S_OTOL = 1). 1) Допуск ориентации, выведенный из допуска контура, умноженного на коэффициент из установочных данных циклов SD55441 до SD55443. Литература: Руководство по вводу в эксплуатацию - Базовое ПО и ПО управления; SINUMERIK Operate (IM9), глава "Конфигурирование функции High Speed Setting (CYCLE832)" Примечание При отмене CYCLE832 параметр S_TOL должен быть передан с нулем. Пример: CYCLE832 (0, 0, 1) Синтаксис cycle832 () также разрешен для отмены CYCLE832. Примеры Пример 1: CYCLE832 на 3-осевом станке без трансформации ориентации а) Вызов цикла с вводом открытого текста Программный код Комментарий G710 ; Метрическая система единиц. CYCLE832(0.004,_FINISH,1) ; Вызов CYCLE832 с: допуск контура = 0,004 мм, режим обработки: чистовая обработка ; Выполнение программы высокоскоростной обработки b) Вызов цикла без ввода открытого текста Программный код Комментарий G710 ; см. выше CYCLE832(0.004,1,1) ; см. выше ; см. выше 750 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
