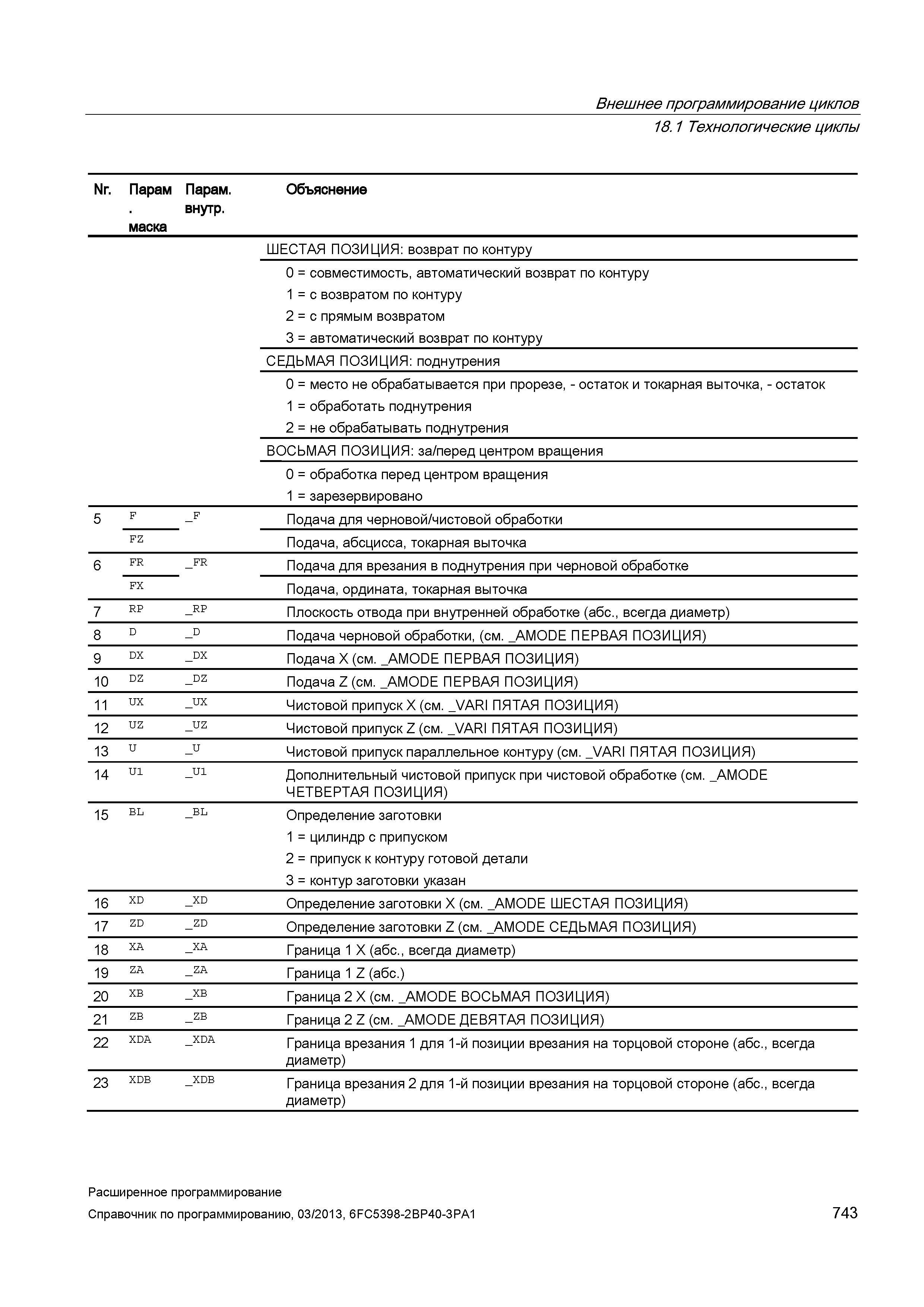

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам маска Парам. внутр. Объяснение ШЕСТАЯ ПОЗИЦИЯ: возврат по контуру 0 = совместимость, автоматический возврат по контуру 1 = с возвратом по контуру 2 = с прямым возвратом 3 = автоматический возврат по контуру СЕДЬМАЯ ПОЗИЦИЯ: поднутрения 0 = место не обрабатывается при прорезе, - остаток и токарная выточка, - остаток 1 = обработать поднутрения 2 = не обрабатывать поднутрения ВОСЬМАЯ ПОЗИЦИЯ: за/перед центром вращения 0 = обработка перед центром вращения 1 = зарезервировано 5 F _F Подача для черновой/чистовой обработки FZ Подача, абсцисса, токарная выточка 6 FR _FR Подача для врезания в поднутрения при черновой обработке FX Подача, ордината, токарная выточка 7 RP _RP Плоскость отвода при внутренней обработке (абс., всегда диаметр) 8 D _D Подача черновой обработки, (см. _AMODE ПЕРВАЯ ПОЗИЦИЯ) 9 DX _DX Подача Х (см. _AMODE ПЕРВАЯ ПОЗИЦИЯ) 10 DZ _DZ Подача Z (см. _AMODE ПЕРВАЯ ПОЗИЦИЯ) 11 UX _UX Чистовой припуск X (см. _VARI ПЯТАЯ ПОЗИЦИЯ) 12 UZ _UZ Чистовой припуск Z (см. _VARI ПЯТАЯ ПОЗИЦИЯ) 13 U _U Чистовой припуск параллельное контуру (см. _VARI ПЯТАЯ ПОЗИЦИЯ) 14 U1 _U1 Дополнительный чистовой припуск при чистовой обработке (см. _AMODE ЧЕТВЕРТАЯ ПОЗИЦИЯ) 15 BL _BL Определение заготовки 1 = цилиндр с припуском 2 = припуск к контуру готовой детали 3 = контур заготовки указан 16 XD _XD Определение заготовки Х (см. _AMODE ШЕСТАЯ ПОЗИЦИЯ) 17 ZD _ZD Определение заготовки Z (см. _AMODE СЕДЬМАЯ ПОЗИЦИЯ) 18 XA _XA Граница 1 X (абс., всегда диаметр) 19 ZA _ZA Граница 1 Z (абс.) 20 XB _XB Граница 2 X (см. _AMODE ВОСЬМАЯ ПОЗИЦИЯ) 21 ZB _ZB Граница 2 Z (см. _AMODE ДЕВЯТАЯ ПОЗИЦИЯ) 22 XDA _XDA Граница врезания 1 для 1-й позиции врезания на торцовой стороне (абс., всегда диаметр) 23 XDB _XDB Граница врезания 2 для 1-й позиции врезания на торцовой стороне (абс., всегда диаметр) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 743
