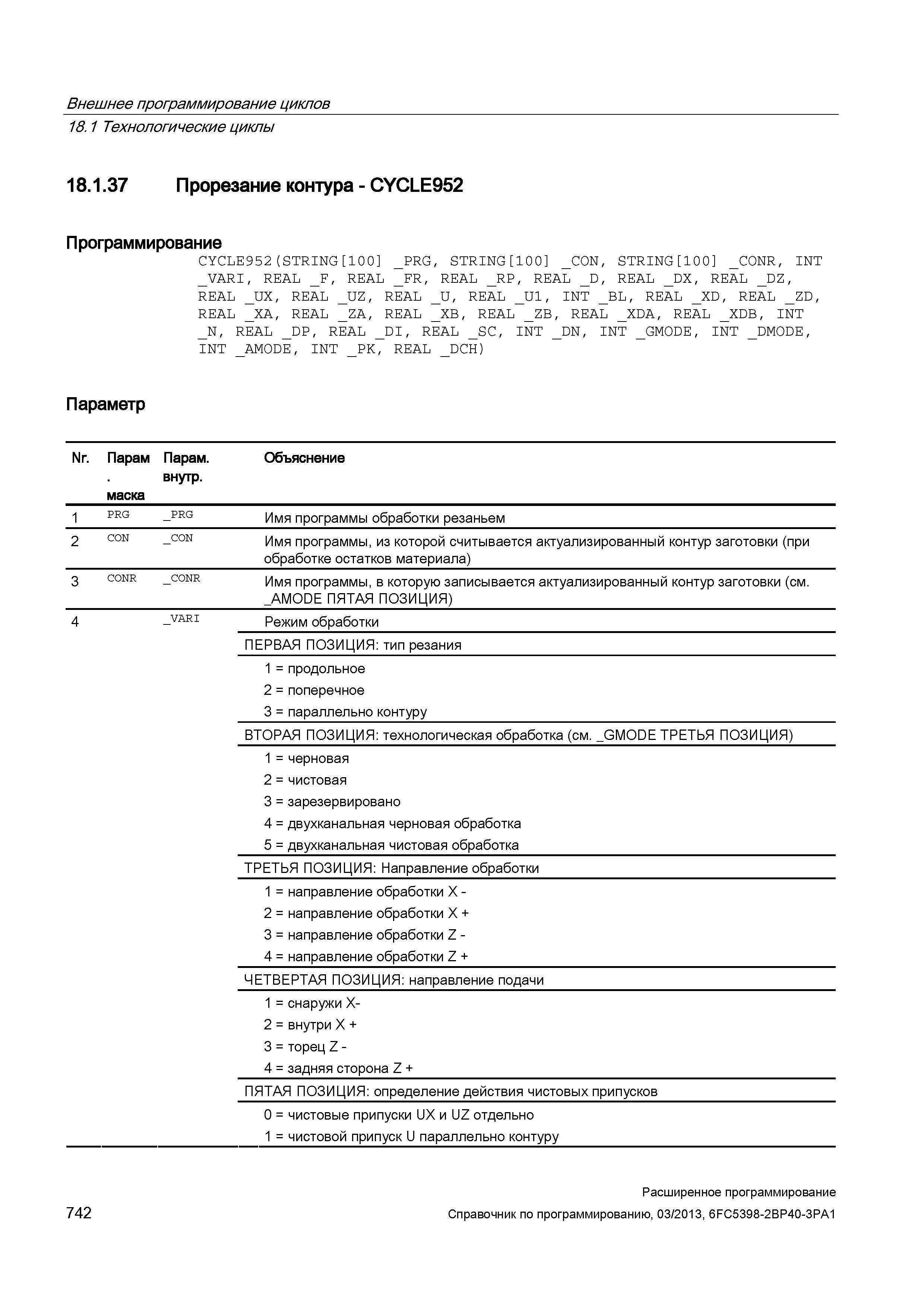

Внешнее программирование циклов 18.1 Технологические циклы 18.1.37 Прорезание контура - CYCLE952 Программирование CYCLE952(STRING 100 _PRG, STRING 100 _CON, STRING 100 _CONR, INT _VARI, REAL _F, REAL _FR, REAL _RP, REAL _D, REAL _DX, REAL _DZ, REAL _UX, REAL _UZ, REAL _U, REAL _U1, INT _BL, REAL _XD, REAL _ZD, REAL _XA, REAL _ZA, REAL _XB, REAL _ZB, REAL _XDA, REAL _XDB, INT _N, REAL _DP, REAL _DI, REAL _SC, INT _DN, INT _GMODE, INT _DMODE, INT _AMODE, INT _PK, REAL _DCH) Параметр Nr. Парам маска Парам. внутр. Объяснение 1 PRG _PRG Имя программы обработки резаньем 2 CON _CON Имя программы, из которой считывается актуализированный контур заготовки (при обработке остатков материала) 3 CONR _CONR Имя программы, в которую записывается актуализированный контур заготовки (см. _AMODE ПЯТАЯ ПОЗИЦИЯ) 4 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: тип резания 1 = продольное 2 = поперечное 3 = параллельно контуру ВТОРАЯ ПОЗИЦИЯ: технологическая обработка (см. _GMODE ТРЕТЬЯ ПОЗИЦИЯ) 1 = черновая 2 = чистовая 3 = зарезервировано 4 = двухканальная черновая обработка 5 = двухканальная чистовая обработка ТРЕТЬЯ ПОЗИЦИЯ: Направление обработки 1 = направление обработки X - 2 = направление обработки X + 3 = направление обработки Z - 4 = направление обработки Z + ЧЕТВЕРТАЯ ПОЗИЦИЯ: направление подачи 1 = снаружи X- 2 = внутри X + 3 = торец Z - 4 = задняя сторона Z + ПЯТАЯ ПОЗИЦИЯ: определение действия чистовых припусков 0 = чистовые припуски UX и UZ отдельно 1 = чистовой припуск U параллельно контуру 742 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
