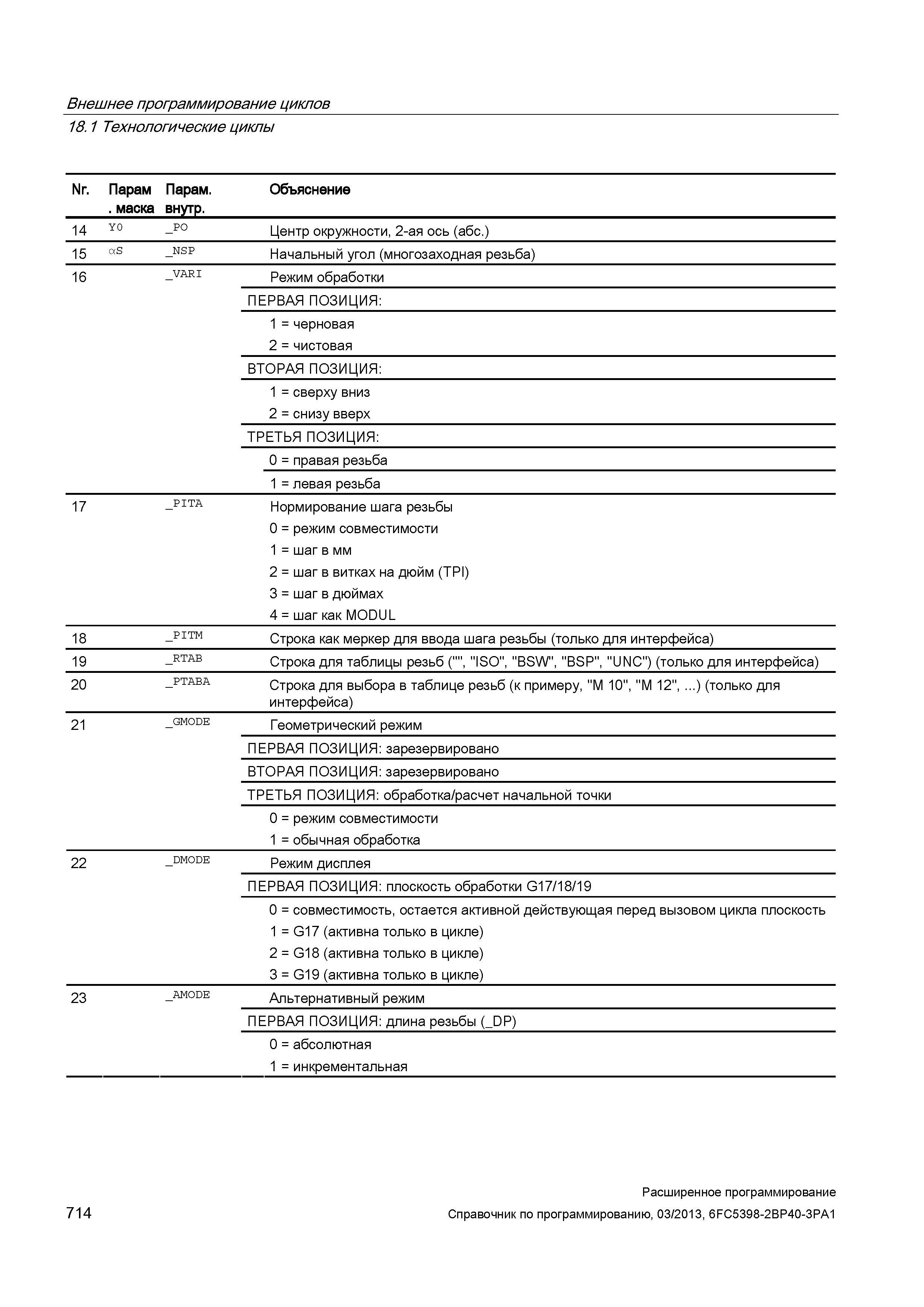

714 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.714

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 714 0714 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 14 Y0 _PO Центр окружности, 2-ая ось (абс.) 15 aS _NSP Начальный угол (многозаходная резьба) 16 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: 1 = черновая 2 = чистовая ВТОРАЯ ПОЗИЦИЯ: 1 = сверху вниз 2 = снизу вверх ТРЕТЬЯ ПОЗИЦИЯ: 0 = правая резьба 1 = левая резьба 17 _PITA Нормирование шага резьбы 0 = режим совместимости 1 = шаг в мм 2 = шаг в витках на дюйм (TPI) 3 = шаг в дюймах 4 = шаг как MODUL 18 _PITM Строка как меркер для ввода шага резьбы (только для интерфейса) 19 _RTAB Строка для таблицы резьб ( , "ISO", "BSW", "BSP", "UNC") (только для интерфейса) 20 _PTABA Строка для выбора в таблице резьб (к примеру, "M 10", "M 12", ...) (только для интерфейса) 21 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: обработка/расчет начальной точки 0 = режим совместимости 1 = обычная обработка 22 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 23 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: длина резьбы (_DP) 0 = абсолютная 1 = инкрементальная 714 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
